マニピュレータの機能

モーションシェル設定に使用するマニピュレータについて、説明します。



各ボーンを操作するマニピュレータ

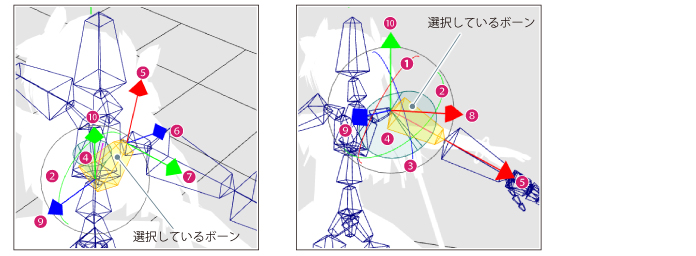

移動したいボーンをクリックして選択すると、下図のマニピュレータが表示されます。移動したい方向のマニピュレータに沿ってボーンをドラッグします。

下図では、マニピュレータが見やすいように、モーションシェル（緑のメッシュ）を非表示にしています。実際の画面では、モーションシェルが表示されます。





① ねじり回転（赤）

[赤]のリングに沿ってドラッグします。選択中のボーンがリングの方向に回転します。

② 曲げ回転（緑）

[緑]のリングに沿ってドラッグします。選択中のボーンがリングの方向に回転します。

③ 曲げ回転（青）

[青]のリングに沿ってドラッグします。選択中のボーンがリングの方向に回転します。

④ 可動領域

ボーンを回転できる範囲が表示されます。

⑤ ボーンの伸縮（赤）

[赤]の矢印に沿ってドラッグします。選択中のボーンが矢印の方向に伸縮します。

⑥ ボーンの伸縮（青）

[青]の矢印に沿ってドラッグします。選択中のボーンが矢印の方向に伸縮します。

⑦ ボーンの伸縮（緑）

[緑]の矢印に沿ってドラッグします。選択中のボーンが矢印の方向に伸縮します。

⑧ 関節点の移動（赤）

[赤]の矢印に沿ってドラッグします。関節点（矢印の起点）が矢印の方向に移動し、連動してボーンが伸縮します。選択したボーンの親側(ボーンの太い端)の関節点の位置を変更できます。他の関節点の位置は変わりません。

⑨ 関節点の移動（青）

[青]の矢印に沿ってドラッグします。関節点（矢印の起点）が矢印の方向に移動し、連動してボーンが伸縮します。選択したボーンの親側(ボーンの太い端)の関節点の位置を変更できます。他の関節点の位置は変わりません。

⑩ 関節点の移動（緑）

[緑]の矢印に沿ってドラッグします。関節点（矢印の起点）が矢印の方向に移動し、連動してボーンが伸縮します。選択したボーンの親側(ボーンの太い端)の関節点の位置を変更できます。他の関節点の位置は変わりません。

･ [ねじり回転（赤）]・[曲げ回転（緑）]・[曲げ回転（青）]は、その方向に回転できる場合だけ表示されます。 ･ [ボーンの伸縮（赤）]・[ボーンの伸縮（緑）]・[ボーンの伸縮（青）]は、その方向に伸縮できる場合だけ表示されます。 ･ [関節点の移動（赤）]・[関節点の移動（緑）]・[関節点の移動（青）]は、その方向に移動できる場合だけ表示されます。





キャラクター全体を操作するマニピュレータ

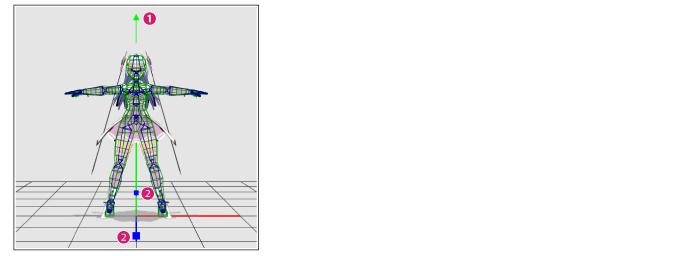

[モーションシェル設定画面]に切り替わると同時に、表示されるマニピュレータです。キャラクター全体を移動できます。移動したい方向のマニピュレータに沿ってドラッグします。



① 上下に移動（緑矢印）

[緑]の矢印に沿ってドラッグします。ボーン全体が矢印の方向に移動します。

② 前後に移動（青矢印）

[青]の矢印に沿ってドラッグします。ボーン全体が矢印の方向に移動します。
