[形状加工]グループは、メッシュの全体的な形状を変形するコマンドを実行できます。

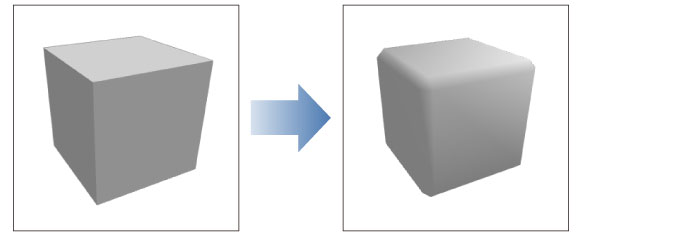

選択した線や頂点を削って角を落とします。[面取り量]で削る割合を設定し、コマンドボタンで面取りを実行します。
|

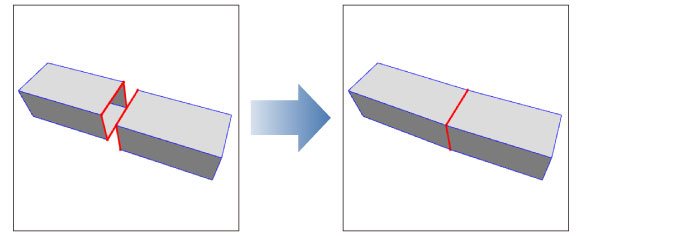

選択した複数の線の頂点を、自動的につなげます。
|

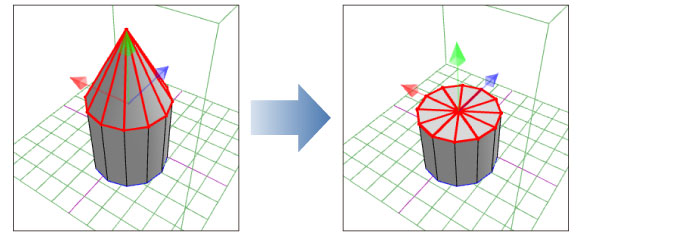

選択した線や面の頂点を移動して、作業平面に対して水平にします。

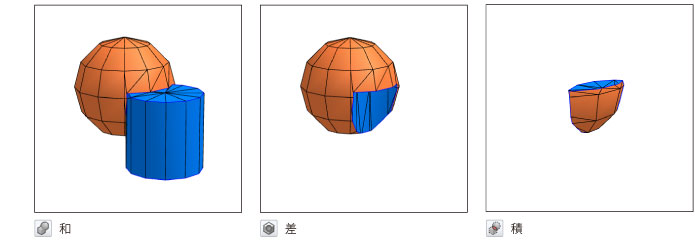

集合演算(ブーリアン)は、2つのメッシュを選択し、メッシュをつなげたり、くりぬいたりする機能です。[和]・[差]・[積]の3種類があります。
[集合演算]を実行するには、事前にAとBのメッシュを指定する必要があります。

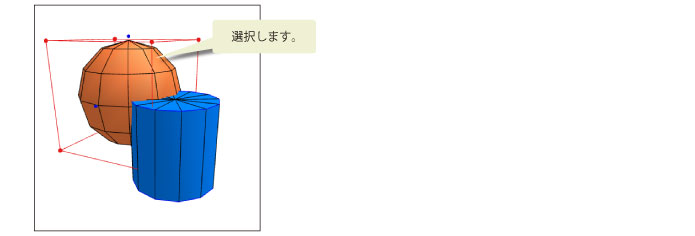

1 メッシュを選択する
[メッシュ移動]サブツールなどで、[ドキュメント]ウィンドウから、Aのメッシュを選択します。
2 Aのメッシュに設定する

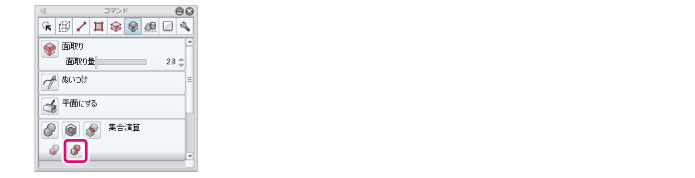

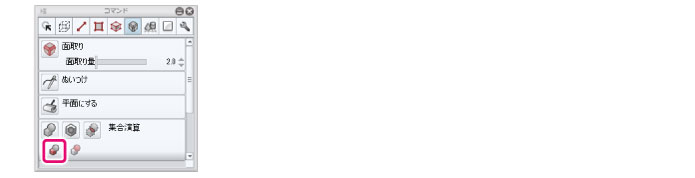

[コマンド]パレット→[形状加工]→[集合演算]から[Aを選択]をクリックします。選択したメッシュがAのメッシュに設定されます。

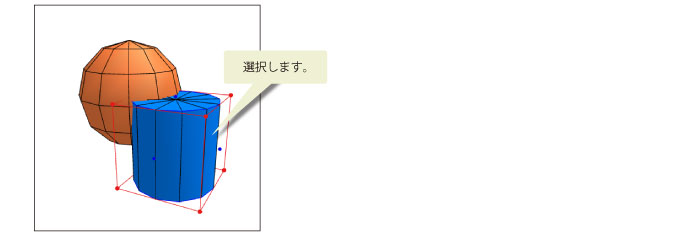

3 メッシュを選択する
[メッシュ移動]サブツールなどで、[ドキュメント]ウィンドウから、Bのメッシュを選択します。
4 Bのメッシュに設定する
[コマンド]パレット→[形状加工]→[集合演算]から[Bを選択]をクリックします。選択したメッシュがBのメッシュに設定されます。
5 メッシュを作成する
[コマンド]パレット→[形状加工]→[集合演算]から[和]・[差]・[積]のいずれかをクリックします。
|

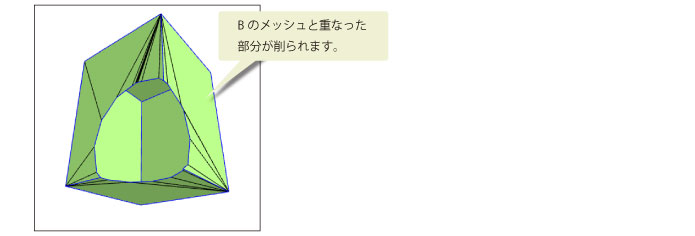

Aのメッシュから、Bのメッシュと重なった部分を削除します。[集合演算]の[差]とは異なり、削除された部分は面でふさがれません。
[集合演算]を実行するには、事前にAとBのメッシュを指定する必要があります。

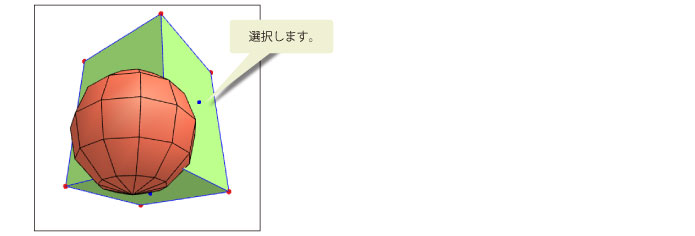

1 メッシュを選択する
[メッシュ移動]サブツールなどで、[ドキュメント]ウィンドウから、Aのメッシュを選択します。
2 Aのメッシュに設定する

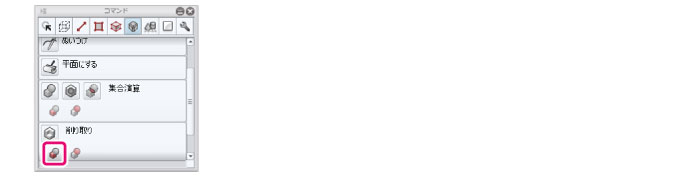

[コマンド]パレット→[形状加工]→[削り取り]から[Aを選択]をクリックします。選択したメッシュがAのメッシュに設定されます。
3 メッシュを選択する

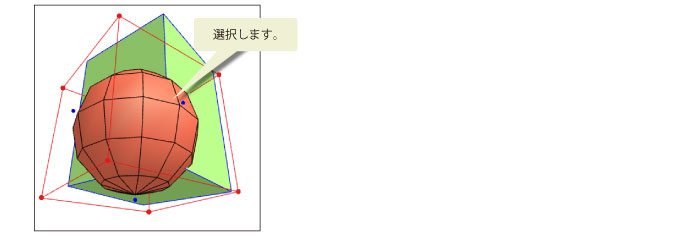

[メッシュ移動]サブツールなどで、[ドキュメント]ウィンドウから、Bのメッシュを選択します。
4 Bのメッシュに設定する
[コマンド]パレット→[形状加工]→[削り取り]から[Bを選択]をクリックします。選択したメッシュがBのメッシュに設定されます。
5 メッシュを作成する
[コマンド]パレット→[形状加工]→[削り取り]をクリックします。
選択したメッシュを、x軸・y軸・z軸に沿って反転します。

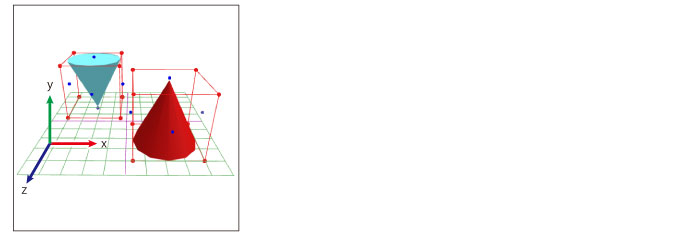

次のように2つのメッシュを選択した場合

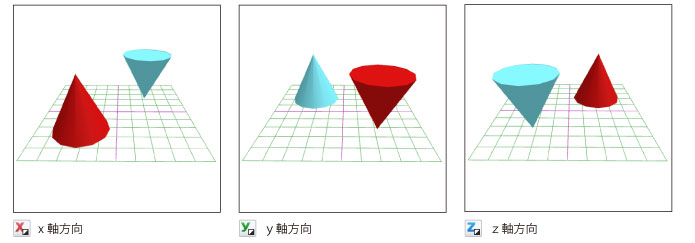

[x軸方向]・[y軸方向]・[z軸方向]のいずれかをクリックすると、各軸に沿ってメッシュが反転されます。
