描画間隔【PRO/EX】

流線・集中線・フラッシュの描画・編集時に、隣接する線同士の間隔を設定できます。



①線の間隔

流線の描画・編集時に、隣接する線同士の間隔を設定します。

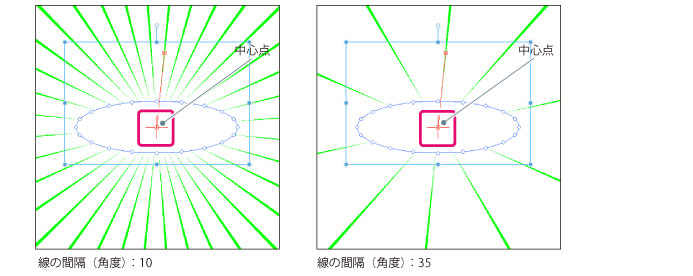

②線の間隔（角度）

集中線・フラッシュの描画・編集時に、中心点を基準に隣接する線同士の間隔を設定します。[線の間隔（距離）]の選択時は、設定できません。



③線の間隔（距離）

集中線・フラッシュの描画・編集時に、基準線を基準に隣接する線同士の間隔を設定します。[線の間隔（角度）]の選択時は、設定できません。

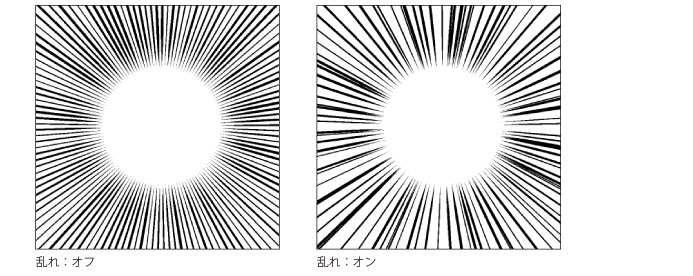

④乱れ

オンにすると、線の間隔にばらつきを付けられます。インジケーターでばらつきの大きさを調整できます。



⑤まとまり

オンにすると、線の[まとまり]を作成します。[まとまり]と[まとまり]の間には隙間ができ、通常より間隔が広くなります。

スライダーで、1つのまとまりあたりの線の、本数を設定できます。

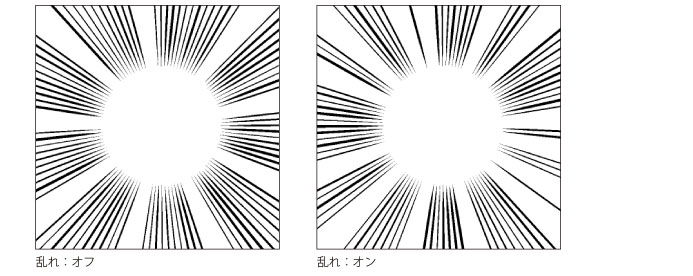

⑥乱れ

オンにすると、[まとまり]内の線の本数に、ばらつきを付けられます。インジケーターでばらつきの大きさを設定できます。



⑦隙間

[まとまり]と[まとまり]の間にできる、隙間の大きさを設定できます。隙間の大きさは、隙間に入る線の本数で設定します。

⑧最大本数

描画できる線の最大本数を設定します。広い範囲に流線を描画しても、ここで設定した本数が上限となります。
