等高線塗り

[等高線塗り]ツールの選択時に、黒色と透明色の処理方法や、作成されるグラデーションの混合率を設定できます。

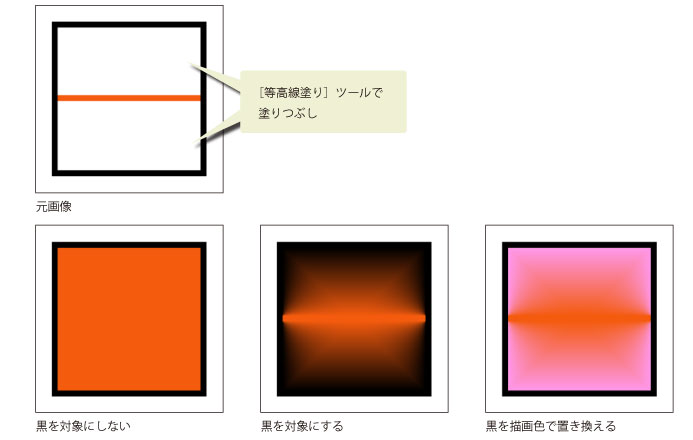

①黒色

塗りを行うレイヤーに描かれた、黒い線の処理方法を設定します。





黒を対象にしない	黒い線は領域として認識しますが、色として認識しません。
黒を対象にする	黒を描画色として認識します。黒を含めたグラデーションを作成します。
黒を描画色で置き換える	黒い線は領域として認識しますが、作成するグラデーション上では、選択中の描画色に置き換えられます。黒い線に近付くほど描画色に近くなります。

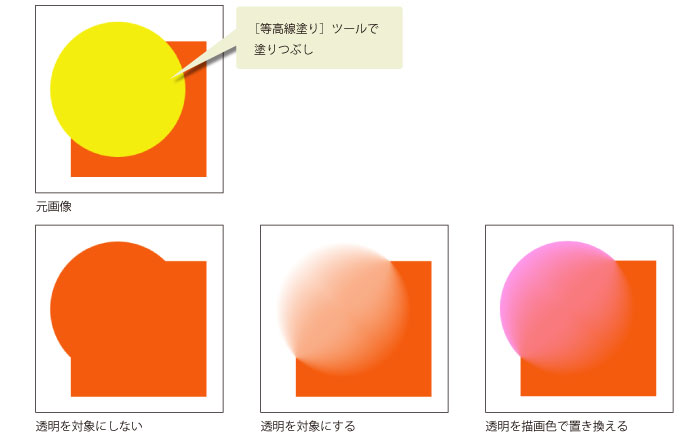

②透明色

1色で塗りつぶされている部分に塗りを行う場合、その周囲に存在する透明な部分の処理を設定します。

他のレイヤーを参照している場合、他のレイヤーに線が描かれている部分でも、塗りを行うレイヤーに何も描かれていなければ透明と扱われます。





透明を対象にしない	透明部分は領域として認識しますが、色として認識しません。
透明を対象にする	透明部分を描画色として認識します。透明を含めたグラデーションを作成します。
透明を描画色で置き換える	透明部分は領域として認識しますが、作成するグラデーションは、選択中の描画色に置き換えられます。透明部分に近付くほど描画色に近くなります。



③混合率設定

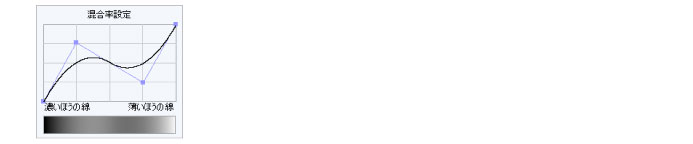

クリックすると表示される[混合率設定]で、グラデーションの濃度変化を設定できます。



グラフ上をクリックするとポイントを追加できます。ポイントをドラッグすると、グラデーションの濃度を調整できます。ポイントを上にするほど色が薄くなり、下にするほど色が濃くなります。またポイントを左右にドラッグすることで、グラデーションの間隔を調整できます。ポイントを削除するには、グラフの外にポイントをドラッグします。グラデーションを調整した結果は、グラフの下にプレビュー表示されます。
