パース定規とは

[レイヤー]メニュー→[定規・コマ枠]→[パース定規の作成]で、3点透視までの透視図法で描画するための定規を作成できます。



1点透視

対象物を構成する直線が1つの消失点へと収束するように放射線状に描かれる技法です。長い廊下を正面から見た場合のように、奥行きを強調したい場合などに使用されます。





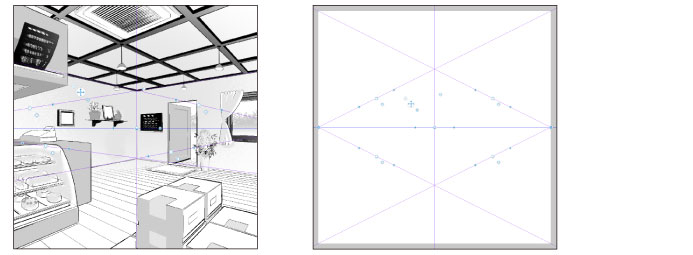

2点透視

２つの消失点を同じ水平線上に設定し、対象物を構成する直線のうち1組は右の消失点へ、もう1組は左の消失点へ収束するように描かれる技法です。物体を斜め横から見た場合などに使用されます。

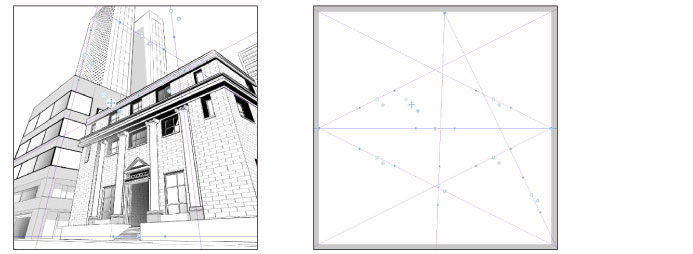

3点透視

水平線上に２つの消失点、上か下にもうひとつ消失点を定め、対象物を構成する直線がそれぞれの消失点へ収束するように描かれる技法です。大きな建物を見上げた場合などに使用されます。
