グリッドを表示してスナップさせる

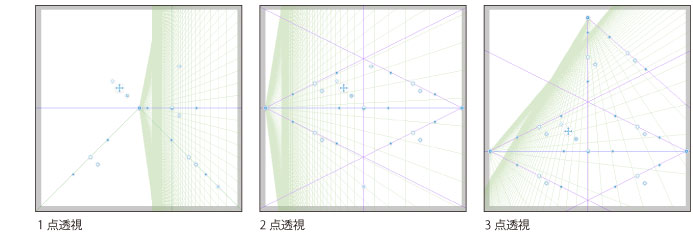

消失点から等間隔なグリッドを表示させて、描画をスナップできます。



パース定規で作成した3D空間内で、等間隔に描画をする場合などに使用できます。



グリッドへの描画方法

グリッドにスナップさせて描画する方法を説明します。

1グリッドを表示する

パース定規を選択中に、[ツールプロパティ]パレットで、[グリッド]のボタンをクリックします。グリッドが表示されます。



[グリッド]の詳細は、『ツールプロパティのグリッドの設定項目』を参照してください。



2グリッドの位置を調整する

パース定規の[グリッドの原点]をドラッグし、グリッドの位置を調整します。



3スナップをオンにする

[表示]メニューを開き、[特殊定規にスナップ]と[グリッドにスナップ]にチェックを付けます。

[グリッドにスナップ]だけをチェックを付けた場合、グリッドのない場所で、スナップできなくなります。



4グリッドに描画する

描画系ツールでキャンバスをドラッグすると、グリッドにスナップさせながら描画できます。



ツールプロパティのグリッドの設定項目

[オブジェクト]サブツールでパース定規を選択した場合、[ツールプロパティ]パレットで消失点から等間隔なグリッド（補助線）を表示できます。グリッドの設定項目は、下記の通りです。



①グリッド

消失点から等間隔なグリッド（補助線）を表示します。ボタンごとに表示できるグリッドが異なります。

·消失点の配置によっては、グリッドが表示されない場合があります。 ·グリッドにスナップするには、[表示]メニュー→[特殊定規にスナップ]と[グリッドにスナップ]を選択し、スナップをオンにします。



XY平面



YZ平面



XZ平面



②グリッドサイズ

グリッドの格子のサイズ（間隔）を指定します。サイズを大きくすると、グリッドが表示される範囲も広がります。
