立体図形

立体図形のサブツールは、ドラッグで六面体、球、円柱、円錐・多角柱・多角錐のメッシュを作成します。

[立体図形]ツールのサブツールは、下記のとおりです。

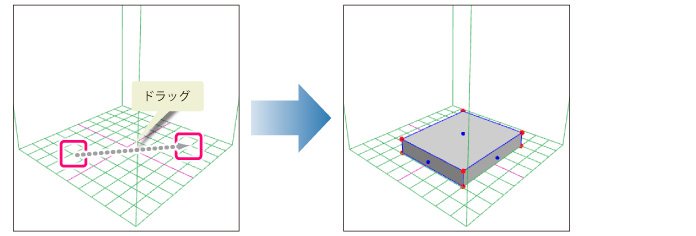

ドラッグすると、水平方向を調整しながら、六面体のメッシュを作成できます。

水平方向と垂直方向の両方を調整しながらメッシュを作成するには、ドラッグして水平方向にメッシュを調整し、マウスの左ボタンを押したまま、右ボタンを押します。右ボタンを押したまま、左ボタンを離し、垂直方向に右ドラッグすると、垂直方向にメッシュを調整できます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、六面体のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、六面体のメッシュを作成できます。

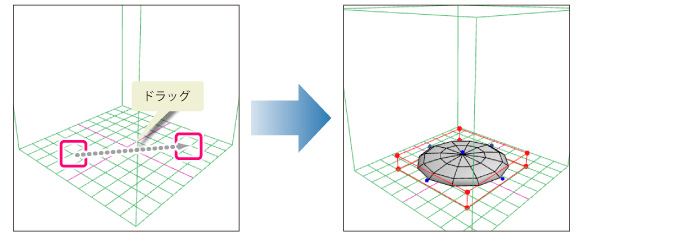

ドラッグすると、水平方向を調整しながら、球のメッシュを作成できます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、球のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、球のメッシュを作成できます。

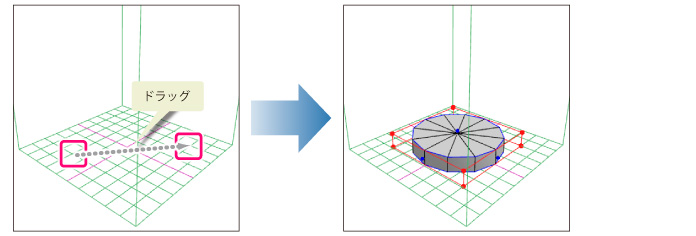

ドラッグすると、水平方向を調整しながら、円柱のメッシュを作成できます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、円柱のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、円柱のメッシュを作成できます。

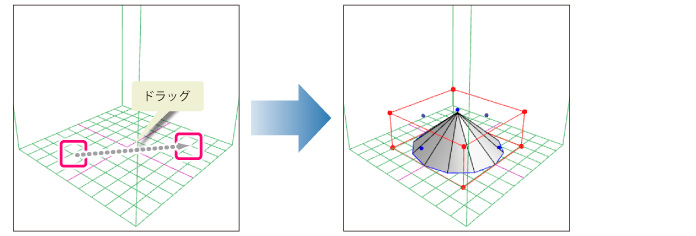

ドラッグすると、水平方向を調整しながら、円錐のメッシュを作成できます。

水平方向と垂直方向の両方を調整しながらメッシュを作成するには、ドラッグして水平方向にメッシュを調整し、マウスの左ボタンを押したまま、右ボタンを押します。右ボタンをおしたまま、左ボタンを離し、垂直方向に右ドラッグすると、垂直方向にメッシュを調整できます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、円錐のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、円錐のメッシュを作成できます。

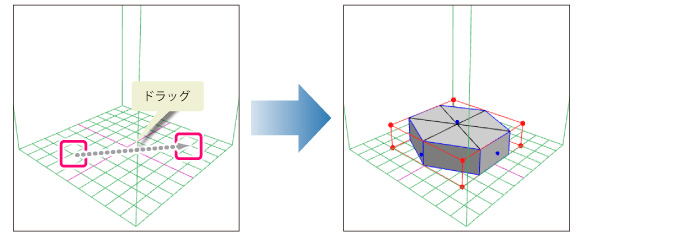

ドラッグすると、水平方向を調整しながら、多角柱のメッシュを作成できます。

･水平方向と垂直方向の両方を調整しながらメッシュを作成するには、ドラッグして水平方向にメッシュを調整し、マウスの左ボタンを押したまま、右ボタンを押します。右ボタンを押したまま、左ボタンを離し、垂直方向に右ドラッグすると、垂直方向にメッシュを調整できます。

･［多角柱]サブツールで作成したメッシュは、側面の線が[鋭角線]に設定されます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、多角柱のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、多角柱のメッシュを作成できます。

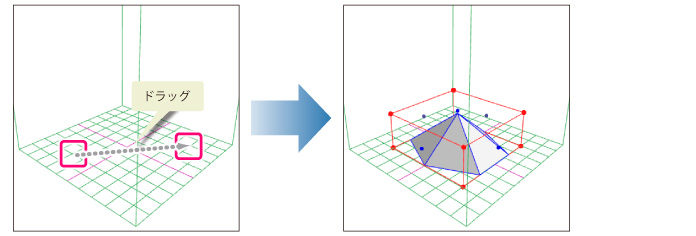

ドラッグすると、水平方向を調整しながら、多角錐のメッシュを作成できます。

･［多角錐]サブツールで作成したメッシュは、側面の線が[鋭角線]に設定されます。

キーやマウスの操作を組み合わせると、下記の操作を行えます。

[Shift]キー+ドラッグ	垂直・水平方向に等倍な、多角錐のメッシュを作成できます。
右ドラッグ	垂直方向を調整しながら、多角錐のメッシュを作成できます。

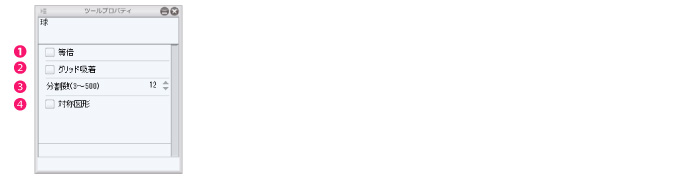

[立体図形]ツールを選択すると、[ツールプロパティ]パレットで下記の設定を行えます。

オンにすると、垂直・水平方向に等倍なメッシュを作成します。たとえば、[六面体]サブツールの場合、立方体のメッシュを作成できます。

グリッドに沿って、メッシュを作成します。

メッシュの分割数を設定します。

[六面体]サブツールを選択した場合は、表示されません。

左右対称にメッシュを作成します。属性を[対称]に設定したフォルダを選択した場合のみ、設定できます。

フォルダの属性については、『フォルダの属性』を参照してください。
