基準線の追加・描き直し

下記の手順で流線を描画すると、流線の設定（線の色・サイズ・間隔など）や[形状線]を維持したまま、[基準線]の追加・描き直しが行えます。

1レイヤーを選択する

[流線レイヤー]を選択します。

2ツールを選択する

[ツール]パレットで、[図形]ツールを選択します。

3サブツールを選択する

[サブツール]パレットでサブツールグループを[流線]に切り替え、[サブツール]を選択します。

4ツールプロパティを設定する

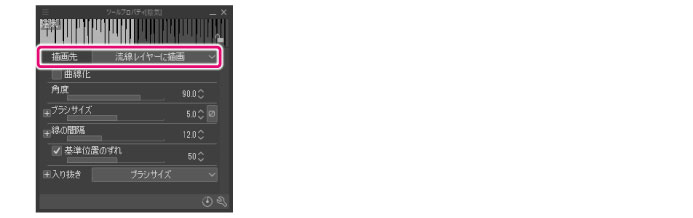

[ツールプロパティ]パレットの[流線]で、[描画先]を[流線レイヤーに描画]または[常に流線レイヤーを作成]に設定します。



5流線を追加する

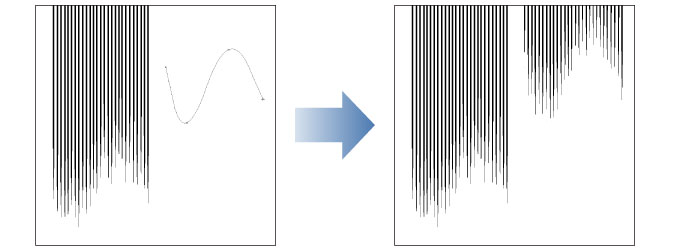

流線を描画したい位置へ、[基準線]を描画します。

流線の設定（線の色・サイズ・間隔など）や[形状線]を維持したまま、[基準線]が追加されます。



[オブジェクト]サブツールで[基準線]の[制御点]を選択し、[Delete]キーを押すと、[基準線]を個別に削除できます。
