レイアウトの追加

[背景プロパティビュー]パレットにレイアウトセットを追加します。

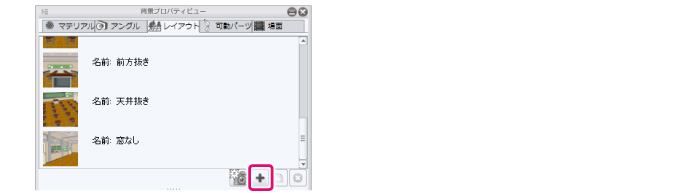

1 レイアウトセットを追加する

[レイアウト]タブにレイアウトセットを追加します。追加するには、下記の方法があります。

･ [レイアウト]タブをクリックして、[追加]をクリックします。

･ [編集]メニュー→[レイアウトの追加]を選択します。

追加直後のレイアウトセットの内容は、下記の通りです。

･選択中のレイアウトセットが編集されていない場合は、初期レイアウトが複製されます。

･選択中のレイアウトセットが編集されている場合は、選択中のレイアウトが複製されます。

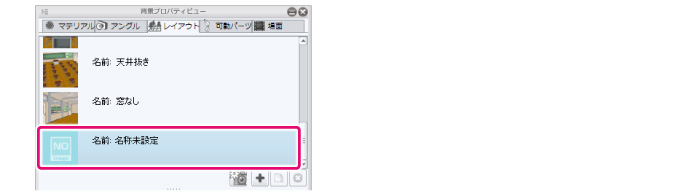

2 レイアウトセットを選択する

[セットエリア]に追加された、レイアウトセットを選択します。

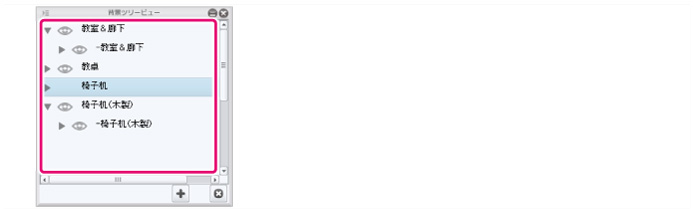

3 パーツの表示・非表示を設定する

[背景ツリービュー]パレットで、パーツの表示・非表示を設定します。

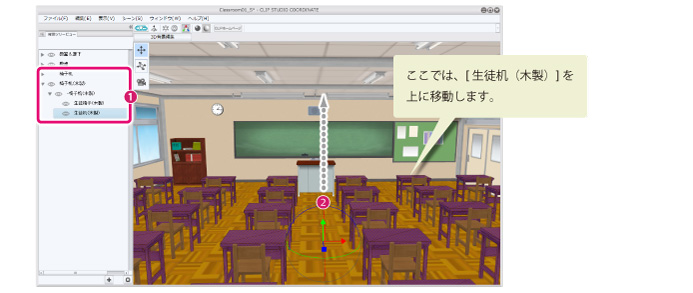

4 パーツの位置や向きを設定する

[背景ツリービュー]パレットとプレビューエリアで、パーツの位置や向きを設定します。

① [背景ツリービュー]パレットで、位置を変更したいパーツを選択します。

② プレビューエリア上でパーツの位置を移動します。移動方法については、『レイアウトタブ・可動パーツタブ選択時の操作』を参照してください。

プレビューエリアにマニピュレータを表示すると、マニピュレータを使ってパーツの移動・回転ができます。マニピュレータについては、『マニピュレータ』を参照してください。

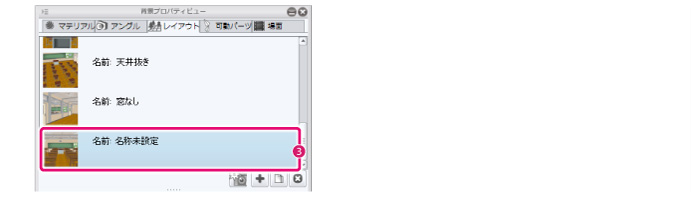

③ これで、レイアウトセットの設定は完了です。

レイアウトセットを選択した状態で、パーツの各種設定を行うと、設定が上書きされます。
