パース定規の各部の名称と機能

パース定規を[オブジェクト]サブツールで選択したときの、各部の名称と機能について説明します。

ここでは、1点透視の場合を例に説明します。

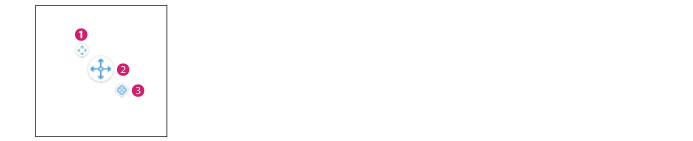

A.パース定規全体のハンドル

パース定規全体の移動・スナップの切り替えなどを行えます。



①[パース定規全体のハンドル]の移動

ドラッグすると、[パース定規全体のハンドル]が移動します。

②パース定規の移動

ドラッグすると、パース定規全体が移動します。

③パース定規へのスナップの切り替え

パース定規へのスナップを切り替えます。スナップがオンのときは、パース定規に沿って描画できます。

B.アイレベル

人の目線の高さ、あるいはカメラの高さを表す線です。水平方向の消失点はアイレベル上に配置されます。

C.アイレベルと垂直に交わる線

アイレベルと垂直に交わる補助線です。[1点透視]・[2点透視]の場合に表示されます。

D.アイレベルと垂直に交わる線用のハンドル

スナップがオンのときは、アイレベルに垂直な方向に沿って描画できます。

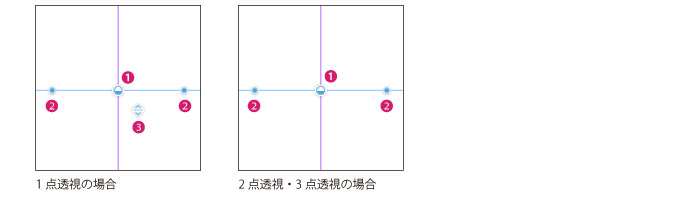

E.アイレベル用のハンドル

アイレベルの移動・方向変更などを行えます。



①アイレベルの移動

ドラッグすると、アイレベルが移動します。

②アイレベルの方向変更

ドラッグすると、アイレベルの方向を変更できます。

③アイレベルへのスナップの切り替え（1点透視）

アイレベルへのスナップを切り替えます。スナップがオンのときは、アイレベルに沿って描画できます。[1点透視]の場合のみ表示されます。

F.消失点

パースの基準となるポイントです。

G.ガイド線

定規で描画するときに目安になる、消失点から伸びている線です。

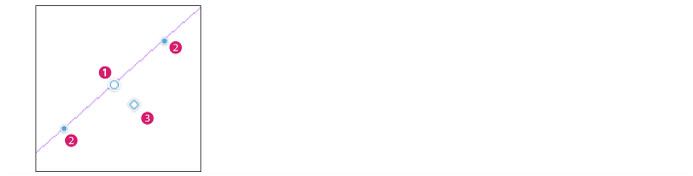

H.ガイド線・消失点用のハンドル

ガイド線・消失点を操作できます。



①ガイド線の移動

ドラッグすると、ガイド線のみが移動します。消失点は移動しません。

②消失点の移動

ドラッグすると、ガイド線の向きが変わり、その方向に消失点が移動します。

③消失点へのスナップの切り替え

消失点へのスナップを切り替えます。スナップがオンのときは、このガイド線の消失点に沿って描画できます。
