Lignes de vitesse

Dessinez les lignes de flux dans le fond du cadre 4. La [Règle spéciale] est utilisée dans ce cadre.

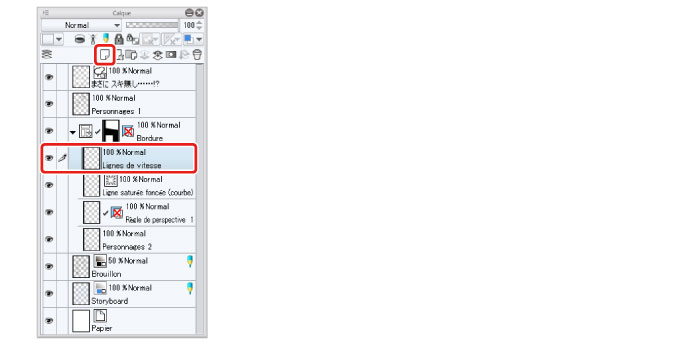

1Sélectionnez le [Dossier de bordure de cadre] dans la palette [Calque] et cliquez sur [Nou­veau calque de pixellisation].

Changez le nom du calque créé pour « Lignes de vitesse ».

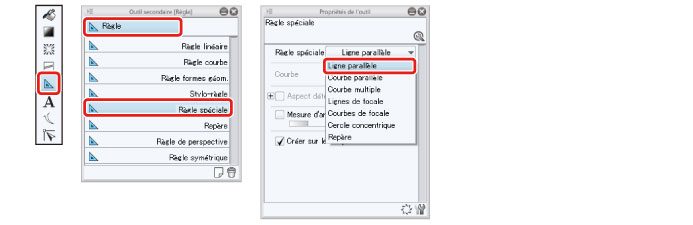

2Sélectionnez dans l'outil [Règle] → [Règle spéciale], puis sélectionnez [Ligne parallèle] dans [Règle spéciale] de la palette [Propriétés de l'outil].

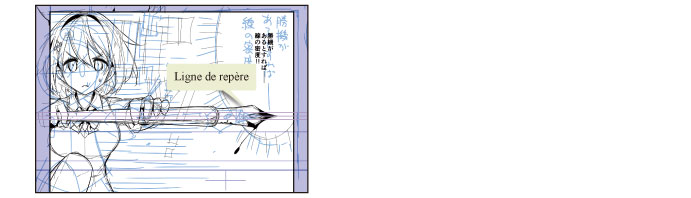

3Cliquez sur la toile pour créer la [Règle ligne parallèle].

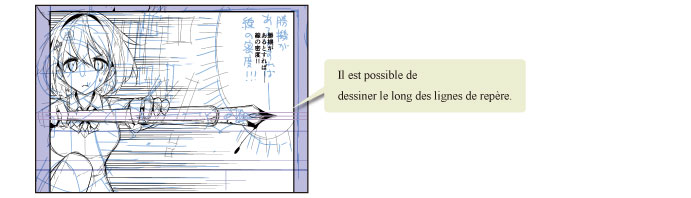

4Dessinez avec l'outil [Stylo].

Les lignes tracées à main levée deviennent aussi des lignes parallèles selon les lignes de repère de la [Règle spéciale]. Variez la pression de stylo de sorte que les lignes s'estompent pour créer des lignes de flux (lignes de vitesse).

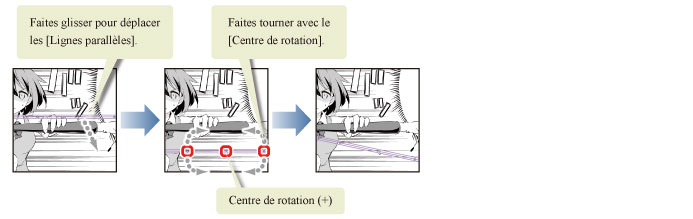

Astuces : Déplacement de la [Ligne parallèle] dans la règle spéciale et modification de l'angle

Vous pouvez changer le type de [Ligne parallèle] de la [Règle spéciale] pour obtenir l'angle et la position souhaités. Déplacez la [Ligne paral­lèle] dans la règle spéciale en faisant glisser sur les lignes de la règle avec l'outil [Objet]. Faire glisser le [Centre de rotation] sur la règle permet de changer l'angle.
