Stromlinien
Zeichnen Sie Stromlinien in den Hintergrund von Panel 4. Das [Spezial Lineal]-Tool wird für dieses Panel verwendet.

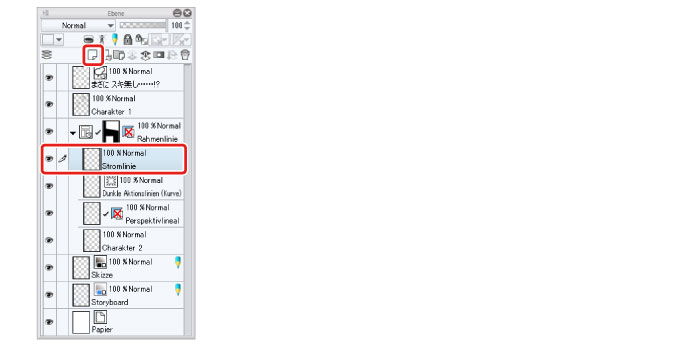

1Wählen Sie den [Panelumrissordner] auf der [Ebenen]-Palette und klicken Sie auf [Neue Rasterebene].
Ändern Sie den Ebenennamen der Charakterebene zu „Stromlinie“.

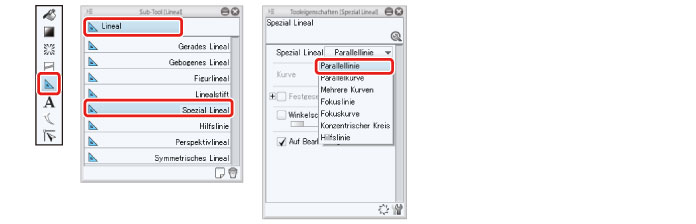

2Wählen Sie das [Lineal]-Tool → [Spezial Lineal] und wählen Sie [Parallele] aus [Spezial Lineal] auf der [Tooleigenschaften]-Palette.

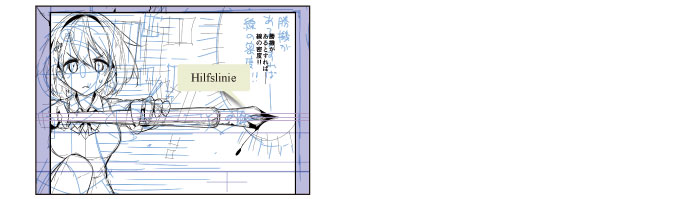

3Klicken Sie auf die Leinwand, um das [Parallellinien]-Lineal zu erstellen.

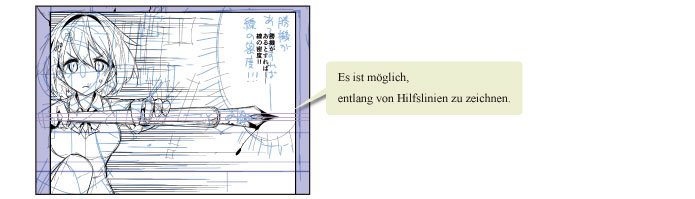

4Zeichnen Sie mit dem [Stift]-Tool.
Freihandlinien werden auch zu Parallelen entsprechend der Führungslinien des [Spezial Lineal]. Variieren Sie den Stiftdruck, so dass die Linien auslaufen, um Stromlinien (Geschwindigkeitslinien) zu erstellen.

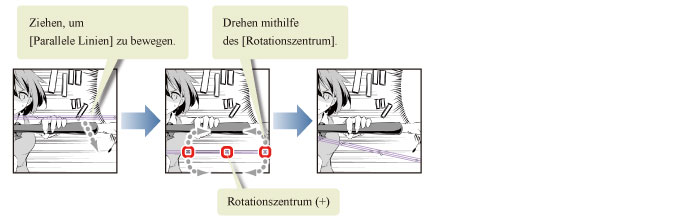

Tipps: Die [Parallellinie] in Spezial Lineal bewegen und den Winkel ändern
Sie können den Typ der [Parallellinie] von [Spezial Lineal] entsprechend des von Ihnen gewünschten Winkels und der Position ändern. Bewegen Sie die [Parallellinie] in Spezial Lineal durch Ziehen der Linien des Lineals mithilfe des [Objekt]-Tools. Ziehen des [Rotationszentrum] auf dem Lineal ändert den Winkel.
