パーツ原点移動
[パーツ原点移動]サブツールを選択すると、3Dオブジェクトやノード（パーツ）の原点にマニピュレータが表示され、原点の位置を調整できます。
|
|
[オブジェクト構成]パレットの[グループ]で[可動]を選択している場合、[オブジェクト情報]パレットの[ノード原点を回転中心にする]をオフにしていると、[ノード]の原点ではなく、回転中心の位置にマニピュレータが表示されます。マニピュレータを操作すると、回転中心の位置を調整できます。操作方法は、原点の位置を調整する場合と同様です。詳しくは、『可動を選択している場合』を参照してください。 |

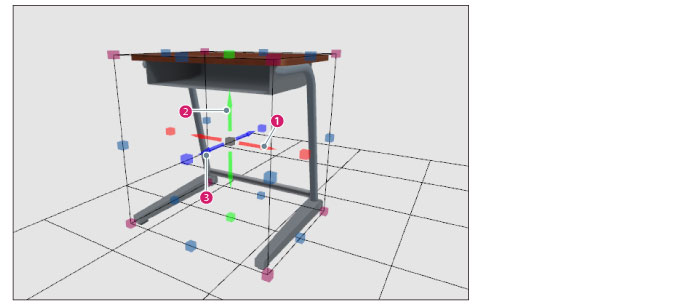

①移動（x）
赤い矢印（x軸）にマウスカーソルを合わせてドラッグすると、原点が矢印の方向に移動します。
②移動（y）
緑の矢印（y軸）にマウスカーソルを合わせてドラッグすると、原点が矢印の方向に移動します。
③移動（z）
青い矢印（z軸）にマウスカーソルを合わせてドラッグすると、原点が矢印の方向に移動します。

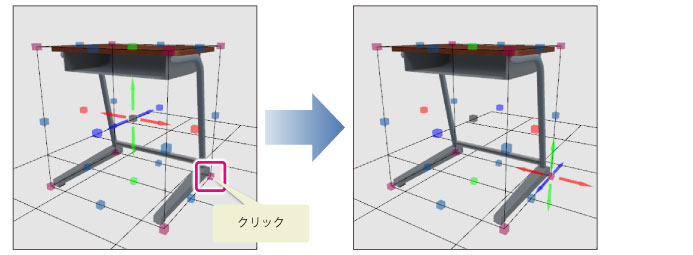

また、3Dオブジェクトやノード（パーツ）にバウンディングボックスが表示された場合は、バウンディングボックス上の点をクリックすると、クリックした位置に3Dオブジェクトの原点を移動できます。
|
|
·[パーツ原点移動]サブツールの選択時は、[オブジェクト構成]パレットの[スケッチ]・[ノード]・[可動]だけ編集できます。他のグループは編集できません。 ·[オブジェクト構成]パレットの[グループ]で、[ノード]か[可動]を選択している場合、[オブジェクト情報]パレットで3Dオブジェクトや[ノード]の原点を設定できます。詳しくは『ノードを選択している場合』と『可動を選択している場合』を参照してください。 |
