テクスチャー２枚以上あるＯＢＪファイルの開き方
  3Ｄモデリングで、テクスチャーが２枚以上あるＯＢＪファイルを開きたいのです。
その方法を教えて頂けますか？よろしくお願い致します。


----------------------------------------------------
■Webブラウザ
InternetExplorer7( 　 )　InternetExplorer8( 　 )
InternetExplorer9( 　 )　InternetExplorer10( 　 )
Internet Explorer11( 　 )　Firefox( 　 )
Google Chrome( ◎　 )　Safari( 　 )　その他( 　 )

■OS
Windows XP( 　 )　Windows Vista( 　 )　Windows 7 ( ◎　 )
Windows 8( 　 )　Windows 8.1( 　 )
MacOS X 10.5( 　 )　MacOS X 10.6( 　 )　MacOS X 10.7( 　 )
MacOS X 10.8( 　 )　MacOS X 10.9( 　 )　MacOS X 10.10( 　 )
その他( 　 )
----------------------------------------------------
from
CLIP
サポート担当
さん
2015/02/06 09:06:18
お問い合わせいただき、ありがとうございます。

objファイルが開けるソフトウェアに関するお問い合わせでしょうか。
objファイルの読み込みに対応しているソフトウェアは多くございますが、
弊社で取り扱っている3Dモデリングソフトに絞ると下記の3点がございます。


上記のリンクにアクセスすると体験版のダウンロードが出来ますので、
よろしければお試しください。

※Metasequoiaの体験版は、開発元のテトラフェイス社のページで
　提供しております。
from
朧月夜に舞う胡蝶
さん
2015/02/06 15:20:38
マーチャンさまこんにちは。朧月夜に舞う胡蝶と申します。
横から失礼します。

 ＞3Ｄモデリングで、テクスチャーが２枚以上あるＯＢＪファイルを開きたいのです。

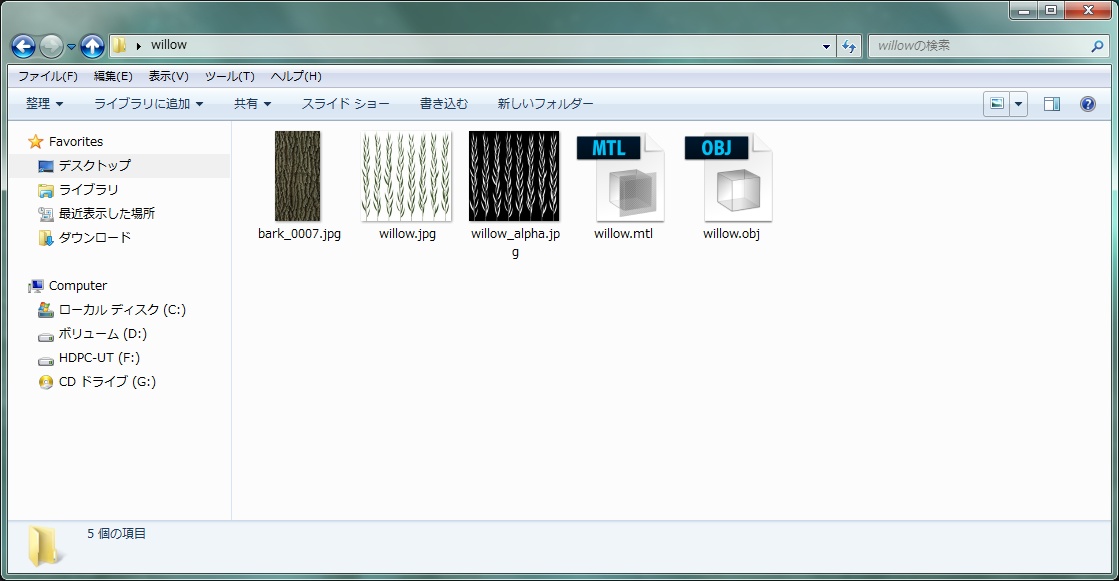

とのことですが、objをテクスチャありで正しく開くためには
3Dモデル本体のobj形式ファイル、マテリアルであるmtl形式ファイル、
テクスチャであるjpegやpngのファイルがすべて同じ階層（フォルダ）に
揃っている必要があります。




そして、この状態が保たれているなら基本的にどのソフトでも同じように
テクスチャ付きの状態で開くことができるはずです。

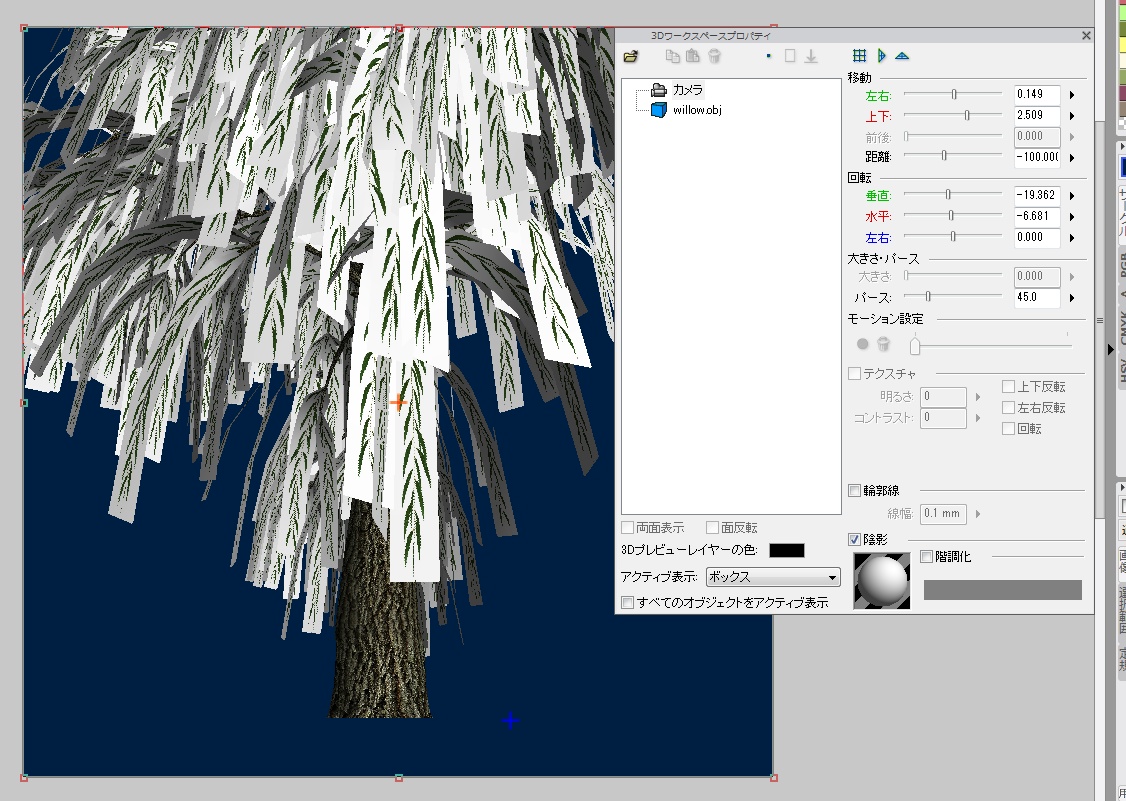

（下は試しにイラスタで開いてみたものです。
イラスタはアルファマップやアルファ付きpngのテクスチャに対応していませんので
葉っぱの余白が白残りしていますが、テクスチャ付きで読み込めているのはお分かりいただけるかと）




このファイルをVue
（アルファ抜きしたものが本来の状態のままきちんと表示できるソフトなら何でもいいですが（笑））で
開いてレンダしてみると以下のようになります。




・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・

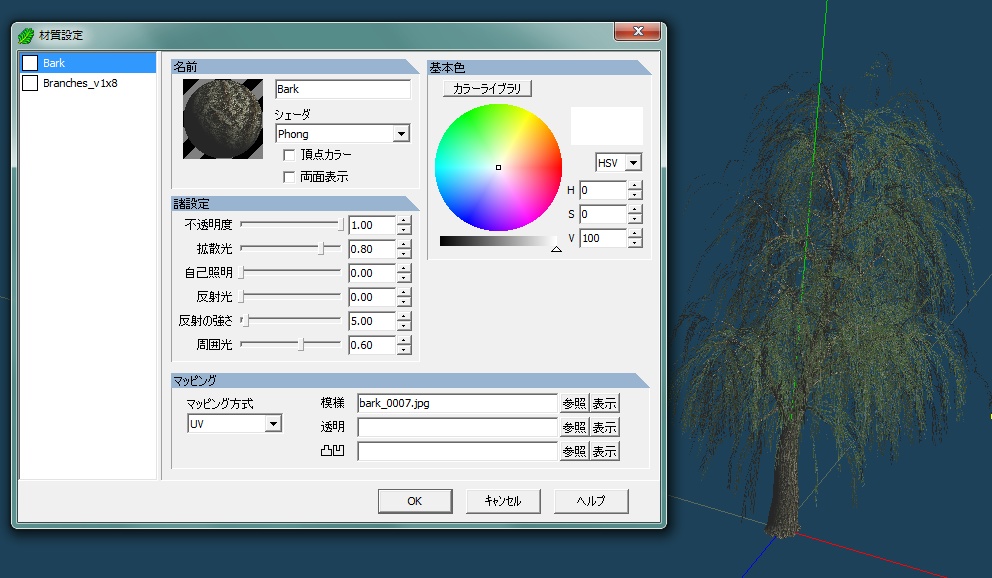

また、こうしたテクスチャの設定についてはメタセコなどのソフトを使用して
各テクスチャごとにマテリアル設定を変えて、
そのそれぞれのマテリアルに対して個別にテクスチャを適用することで
1つのオブジェクトに対して複数のテクスチャを貼ることができます。
（3Dモデリングソフトで3Dモデルを作成した際に
テクスチャを分けたい部分をあらかじめ別の色で分けておくことで
あとのUV展開やテクスチャ貼りが楽になるかと思います）




以上、取り留めのないことをだらだらと述べてきましたが、
少しでも参考になりましたら幸いです。
それと乱文失礼いたしました。
