オブジェクトとして結合されていても、頂点同士が分離している場合は
円柱と球の間に境界が生じてしまうと思われます。
円柱と球の円周の頂点数を同じにして作成し頂点位置を合わせておき、
[オブジェクト]メニュー→[近接する頂点をくっつける]を選択して
接合部分の頂点をくっつけた状態にしてから出力をお試しください。
なお、円柱の上面と、球の下半分の面を削除してから頂点を
くっつけると、よりきれいに接合された状態になると思われます。
Metasequoia4のみんなに聞いてみよう
from kumako444 さん
2015/05/11 20:38:22
|
選択／編集
境界線の消し方 |
|
|

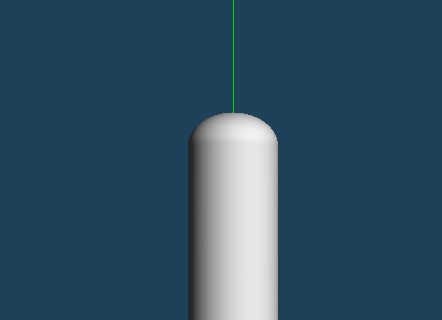

丸と円柱の基本図形をつかって下記のオブジェクトを作成しました。  ですがコミスタでレンダリングしたところつなぎ目の線が出てしまいます。  ブーリアンで2つのオブジェクトを結合してもだめでした。 つなぎ目を消す方法などわかるかたいらっしゃいましたら教えて頂きたいと思います。 宜しくお願いします。 ------------------------------------------------------------ ■Metasequoia4 バージョン： ※[ヘルプ]メニュー→[バージョン情報]で確認できます。 ■グレード Standard( ○ ) EX( ) ■OS Windows XP( ) Windows Vista( ) Windows 7 ( ○ ) Windows 8( ) Windows 8.1( ) その他( ) ------------------------------------------------------------ |
from
CLIP
サポート担当
さん
2015/05/12 09:42:51
from
スレ主
kumako444
さん
2015/05/12 14:48:15
ご返信ありがとうございます。
頂点数は盲点でした。
試してみたいと思います。
