データ便でサンプルをお送りしました。
読み込みは「.shd」で行なっています。
どうぞよろしくお願い致します。
ComicStudioのみんなに聞いてみよう
from 蚊トンボ さん
2012/11/26 03:14:09
|
読み込み
shade13の3Dデータ読み込み |
|
|
いつもお世話になっております。 shade13（professional）で作成した3DデータをEX4.0で読み込んだところ、 オブジェクトの面が一部消えたり、正常に表示できません。 .objにエクスポートするとなんとか面は保たれるのですが、形が崩れてしまいます。 （面と面のつながりが崩れる感じです） shadeのデータは条件によっては正常に読み込めない、と以前の回答で 書かれておりますが、具体的にどのようにすれば 正常に読み込めるようになるでしょうか。 何か対応策がありましたら、ご教示頂ければ幸いです。 どうぞよろしくお願い致します。 ------------------------------------------------------------ ■ComicStudio ComicStudioEX( ＠ ) ComicStudioPro( ) ComicStudioMini( ) ComicStudioDebut( ) バージョン： ※[ヘルプ]メニュー→[バージョン情報]で確認できます。 ■OS Windows XP( ) Windows Vista( ) Windows 7 ( ) Windows 8( ) MacOS X 10.5( ) MacOS X 10.6( ) MacOS X 10.7( ＠ ) MacOS X 10.8( ) その他( ) ------------------------------------------------------------ |
from
スレ主
蚊トンボ
さん
2012/11/26 13:37:08
ご返信ありがとうございます。
from
スレ主
蚊トンボ
さん
2012/11/26 14:06:31
追記です。
EXのバージョンは最新です。
3ｄの書き出しはshadeデータで行い、コミスタで一旦読み込んで
正常に表示できなかった時は、
OBJで書きだして.objで読み込んでいます。
from
CLIP
サポート担当
さん
2012/11/26 17:21:31
データをお送りいただき、ありがとうございます。
こちらでもお送りいただいたshdデータをComicStudioに読み込んだ場合に
1部のオブジェクトの面が消える現象を確認いたしました。
こちらにつきましては、原因が特定でき次第、再度こちらまで
ご連絡いたしますので、今しばらくお待ちいただけますようお願いいたします。
なお、エクスポートしたobjデータをComicStudioに読み込んでいただくと、
形が崩れてしまうとのことですが、こちらは面の頂点が追加された状態で
読み込まれてしまう、とのことでよろしいでしょうか。
こちらでも詳しい状況を確認させていただきたく存じますので、お手数ですが、
以下の情報をこちらまでお知らせいただけますでしょうか。

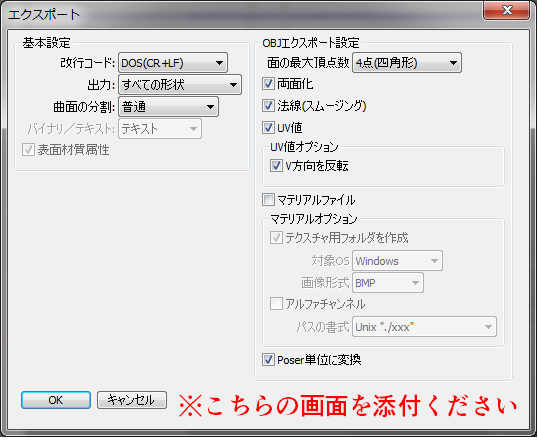

・objファイルをエクスポートしたときの[エクスポート]画面の
スクリーンショットを撮っていただき、コメントに添付ください。
※スクリーンショットはMacOSX標準のグラブなどでお撮りいただけます。
１．ユーティリティフォルダ/グラブを起動します。
２．[取り込み]メニュー→[ウィンドウ]をクリックします。
３．ウィンドウを選択ボタンをクリックします。
４．カーソルがカメラのアイコンになりますのでアクティビティモニタをクリックします。
５．[名称未設定]とウィンドウが表示されるので[ファイル]メニュー→[保存]をクリックし、
任意の名称を付けて保存を行って下さい。
・エクスポートしたobjファイルをお使いのshadeに読み込んで
いただいた場合、面の形に崩れなどは発生しますでしょうか。
お手数をお掛けいたしますが、よろしくお願いいたします。
こちらでもお送りいただいたshdデータをComicStudioに読み込んだ場合に
1部のオブジェクトの面が消える現象を確認いたしました。
こちらにつきましては、原因が特定でき次第、再度こちらまで
ご連絡いたしますので、今しばらくお待ちいただけますようお願いいたします。
なお、エクスポートしたobjデータをComicStudioに読み込んでいただくと、
形が崩れてしまうとのことですが、こちらは面の頂点が追加された状態で
読み込まれてしまう、とのことでよろしいでしょうか。
こちらでも詳しい状況を確認させていただきたく存じますので、お手数ですが、
以下の情報をこちらまでお知らせいただけますでしょうか。
・objファイルをエクスポートしたときの[エクスポート]画面の
スクリーンショットを撮っていただき、コメントに添付ください。
※スクリーンショットはMacOSX標準のグラブなどでお撮りいただけます。
１．ユーティリティフォルダ/グラブを起動します。
２．[取り込み]メニュー→[ウィンドウ]をクリックします。
３．ウィンドウを選択ボタンをクリックします。
４．カーソルがカメラのアイコンになりますのでアクティビティモニタをクリックします。
５．[名称未設定]とウィンドウが表示されるので[ファイル]メニュー→[保存]をクリックし、
任意の名称を付けて保存を行って下さい。
・エクスポートしたobjファイルをお使いのshadeに読み込んで
いただいた場合、面の形に崩れなどは発生しますでしょうか。
お手数をお掛けいたしますが、よろしくお願いいたします。
from
スレ主
蚊トンボ
さん
2012/11/26 19:19:36
ご返信ありがとうございました。
エクスポートの画面です↓
OBJで書きだしてコミスタで読み込んだものです。
ドアの部分のように、陰影がガタガタになってしまいます。
まだ3D初心者なもので、
根本的な部分で間違っていたら申し訳ありません。
どうぞよろしくお願い致します。
from
CLIP
サポート担当
さん
2012/11/26 22:01:36
ご返信いただき、ありがとうございます。
まず、オブジェクトの面の1部が消えてしまうとの件についてですが、
こちらにて原因を特定できましたので、ご報告いたします。
お送りいただいたshdデータを確認したところ、面の頂点が4点以上の
ポリゴンがあり、その部分が正常に表示できていない状態であることを
確認いたしました。
ComicStudioで使用できるポリゴンは3頂点のみになりますので、正常に
読み込みを行っていただくには、shadeにて[稜線追加]コマンドなどで
面の頂点が3点になるように調整していただけますようお願いいたします。
なお、OBJファイルの陰影がガタガタになってしまわれるとのことですが、
添付いただいた画像を拝見したところ、前回お送りいただいたデータとは
異なるようです。
よろしければ、こちらでもより詳細に調査を行わせていただければと
存じますので、再度お手数ですが、先日ご案内したデータ便サービス
にてこちらまで該当のOBJファイルと作成元のSHDファイルをお送りいただけ
ますでしょうか。
お手数をお掛けいたしますが、よろしくお願いいたします。
まず、オブジェクトの面の1部が消えてしまうとの件についてですが、
こちらにて原因を特定できましたので、ご報告いたします。
お送りいただいたshdデータを確認したところ、面の頂点が4点以上の
ポリゴンがあり、その部分が正常に表示できていない状態であることを
確認いたしました。
ComicStudioで使用できるポリゴンは3頂点のみになりますので、正常に
読み込みを行っていただくには、shadeにて[稜線追加]コマンドなどで
面の頂点が3点になるように調整していただけますようお願いいたします。
なお、OBJファイルの陰影がガタガタになってしまわれるとのことですが、
添付いただいた画像を拝見したところ、前回お送りいただいたデータとは
異なるようです。
よろしければ、こちらでもより詳細に調査を行わせていただければと
存じますので、再度お手数ですが、先日ご案内したデータ便サービス
にてこちらまで該当のOBJファイルと作成元のSHDファイルをお送りいただけ
ますでしょうか。
お手数をお掛けいたしますが、よろしくお願いいたします。
from
スレ主
蚊トンボ
さん
2012/11/27 19:28:41
御回答有難うございました。
ご助言のとおり、ポリゴンをすべて3頂点になるように
三角分割しましたところ、無事に読み込めるようになりました。
OBJファイルの方は、エクスポートの際の設定を少し
変えましたら、改善されたようです。
これで自作３Dも問題なく使えるようになり、
大変助かりました。
ご丁寧な回答どうもありがとうございました。
また何かありましたら質問させて頂きます。
3Dデータ：LWO(テクスチャ対応)、OBJ(テクスチャ対応)、DXF、
Shadeファイル、6KT(ロック形式を除く)、6KH
3Dモーションデータ：LWS
どの形式で書き出しを行われていますでしょうか。
よろしければ、こちらでも確認させていただく為、お客様が作成された3Dデータを
こちらに送信していただけますでしょうか。
お手数ですが、以下のデータ便サービスでファイルをアップロードしていただき、
ファイルのダウンロード用のURLをお知らせください。
■データ便
[ライトプラン]をご利用ください。
100MBまでのデータを無料で送信することができます。
１．[・データ便]が選ばれていることをご確認の上、[ファイルの選択]にファイルを
ドラッグ＆ドロップするとデータのアイコンが表示されます。
同じ操作で複数のファイルを追加することもできます。
有効期限、パスワード設定、ダウンロード通知はそのままでご利用ください。
２．[利用規約に同意する]チェックボックスを有効にして[アップロード]ボタンを
クリックすると、データのアップロードが開始されます。
データの量、ネットワーク回線の状態によってお時間がかかることがありますが、
アップロード中 はそのままお待ちください。
３．「ファイルアップロード完了]メッセージが表示されたら[URL取得画面へ]ボタンを
クリックします。
４．「ダウンロードURL」欄にお客様がアップロードしたデータ専用のダウンロードURL
が表示されますので、[COPY]ボタンをクリックして、以下の宛先までメールにて
送信してください。
[短縮URLの発行]から[作成]ボタンをクリックすると、短縮されてメールなどに貼り
付けやすいアドレスに変換することもできます。
宛先
・セルシスユーザーサポート
・tech@celsys.co.jp
・「問い合わせ：ComicStudioのみんなに聞いてみよう：35069」とご記載下さい。
※お送りいただいたデータは不出管理させていただき、データ検証など完了次第、
速やかにローカル及びサーバー上からも削除いたします。
また現在、ComicStudioEXの最新版バージョンは4.6.1になります。
4.6.1以前のバージョンを御使用の場合は、下記ページより最新版を
ダウンロードし、適用して頂きお試し頂けますようお願いいたします。
■ComicStudioEX アップデータ ダウンロードページ
お手数ですが、よろしくお願いいたします。
