from みみまま さん
2014/03/29 19:13:36

3D

COORDINATEから素材登録したのですが・・

  MODELERで3Dを作りCOORDINATEで素材登録してCLIP STUDIO PAINTで使うつもりだったのですが・・・・作った素材が変なってしまいます。一部か欠けたようになっていたり・・・・・
説明がうまく出来ないので画像を貼らせて頂きます。





作っていた時は上の画像で素材として使える。と思っていましたがCLIP STUDIO PAINTで開いたら





こんな感じになっていました・・・割れ目についてはCOORDINATEでも最初出ていて・・何かをいじった時になくなりました。(何をしたのか自分でもわからない状態です・・・すいません)初めての3D作りで、何がなんだかわからない状態です。COORDINATEの時の状態にできる方法がありましたらお教えください。


PCスペックはよく分からないのですがWin8.1  CPU CORE i5   グラフィックボード NVIDIA GEFORCE GT630 1GBメモリ8GB です

------------------------------------------------------------
■バージョン:
※[ヘルプ]メニュー → [バージョン情報]で確認できます。

■グレード
DEBUT(   ) PRO( ○ ) EX(   )

■OS
Windows XP(   ) Windows Vista(   ) Windows 7 (   )
Windows 8(   ) Windows 8.1( ○ )
MacOS X 10.5(   ) MacOS X 10.6(   ) MacOS X 10.7(   )
MacOS X 10.8(   ) MacOS X 10.9(   ) その他(   )
------------------------------------------------------------
賛成数:0   反対数:0
from
朧月夜に舞う胡蝶
さん
2014/03/29 23:49:11
みみままさまこんばんは。朧月夜に舞う胡蝶と申します。
横から失礼します。

クリスタで3Dモデルを読み込んだ際に変になるとのことですが、
このうち1つ目の一部が欠けたようになるのは面が裏返っていることが原因かと思います。
また、2つ目のクリスタで光源をonにすると色が消えて灰色になってしまうのは
マテリアルだけでテクスチャが貼られていないことが原因です。

まず1つ目の一部が欠けたようになってしまう点についてですが、
クリスタでは裏向いた面が(マテリアルやテクスチャが設定されていたとしても)真っ黒に
表示されますので、モデラその他で問題の3Dモデルを読み込んでみて
裏向いた面を表向けることで正しく読み込めるかと思います。




・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・‥…━…‥・

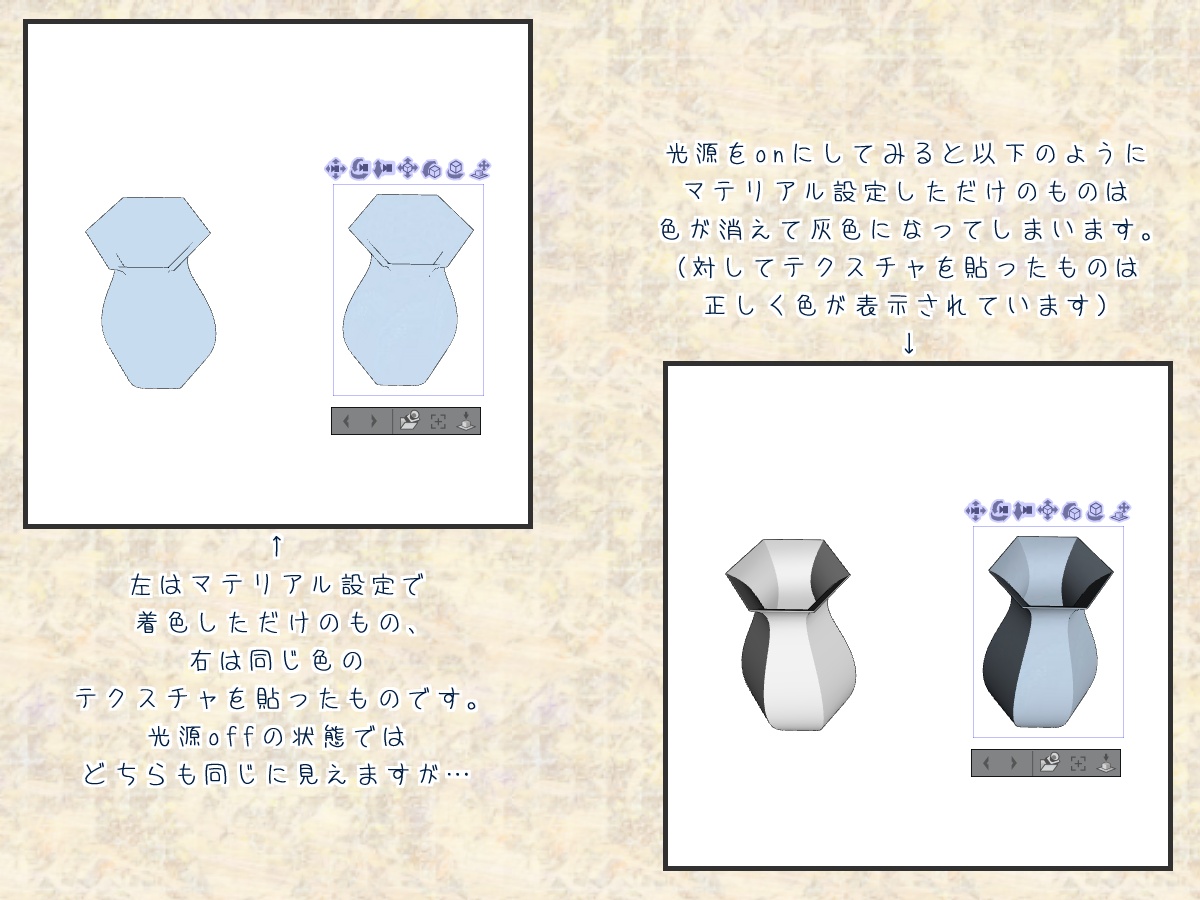

次に光源をonにすると色が消えて灰色になってしまう点についてですが、
クリスタで光源をonにした際に正しく色つきで表示されるためには
マテリアル設定で着色するだけではダメで、テクスチャを貼り付けておく必要があります。




そのため、モデラその他のソフトで何かテクスチャを貼ることで
正しく色つきで表示されるようになるかと思います。
(テクスチャは適当な大きさのキャンバスに任意の色をベタ塗りしただけのものでも構いません。
また、tif形式やtga形式だと(正しくテクスチャが設定されていても)読めない可能性がありますので
テクスチャを作成した際はjpegかpngで保存された方がよろしいかと思います)


以上、取り留めのないことをだらだらと述べてきましたが、
少しでも参考になりましたら幸いです。
それと乱文失礼いたしました。

from
スレ主
みみまま
さん
2014/03/30 12:00:43
朧月夜に舞う胡蝶 様 お教え頂きありがとうございます。物凄い初心的なミスだったみたいなのですね・・・恥ずかしい

朧月夜に舞う胡蝶様に教えていた事と講座を見直して再度挑戦したのですが・・・ステクチャがうまく貼れないようです?他の方の質問もあさり、ファイルを消してみたり再起動してみたりステクチャのサイズを小さくしたりしたのですが・・COORDINATEに持って行った途端ステクチャの色が消えてしまいます。
ステクチャは入れるファイルが決まっているのでしょうか?
今試しに、サンプルのおでんをCOORDINATEに出した所同じようにステクチャが消えて表示されました。
書き忘れていましたがMODELERは体験版をお借りしています。

サポート担当さま。
どうやらCLIP STUDIO PAINTの不都合じゃない気がしてきました・・MODELERかCOORDINATE?どちらかに移動した方がよろしければお手数ですがよろしくお願いいたします。
朧月夜に舞う胡蝶 様 せっかくお教えいただいたのに・・・解決できなくて申し訳ないです・・
from
CLIP
サポート担当
さん
2014/03/30 15:38:40
朧月夜に舞う胡蝶 様

いつもアドバイスを頂き、ありがとうございます。


みみまま 様

お問い合わせありがとうございます。

CLIP STUDIO MODELER体験版をご使用とのことですが、書き出して
いただいている3Dファイルの形式はOBJなどになりますでしょうか。

その場合には、CMO形式での保存をお試しいただき、同様の現象が
発生するかご確認をお願いいたします。

なお、上記の点をご確認いただいても改善が見られない場合には、
お手数ですが、MODELERから書き出していただいた元ファイルと
COORDINATEから保存いただいたc2fc形式のファイルを
まとめてZIP圧縮いただき、以下のデータ便サービスでファイルを
アップロードしていただき、ファイルのダウンロード用のURLを
お知らせください。

データ便

[ライトプラン]をご利用ください。
100MBまでのデータを無料で送信することができます。

1.[・データ便]が選ばれていることをご確認の上、[ファイルの選択]にファイルを
  ドラッグ&ドロップするとデータのアイコンが表示されます。
  同じ操作で複数のファイルを追加することもできます。
  有効期限、パスワード設定、ダウンロード通知はそのままでご利用ください。

2.[利用規約に同意する]チェックボックスを有効にして[アップロード]ボタンを
  クリックすると、データのアップロードが開始されます。
  データの量、ネットワーク回線の状態によってお時間がかかることがありますが、
  アップロード中 はそのままお待ちください。

3.「ファイルアップロード完了]メッセージが表示されたら[URL取得画面へ]ボタンを
  クリックします。

4.「ダウンロードURL」欄にお客様がアップロードしたデータ専用のダウンロードURL
  が表示されますので、[COPY]ボタンをクリックして、以下の宛先までメールにて
  送信してください。
  [短縮URLの発行]から[作成]ボタンをクリックすると、短縮されてメールなどに貼り
  付けやすいアドレスに変換することもできます。

■宛先
セルシスユーザーサポート
tech@celsys.co.jp
件名に「要望・不具合:71928」と記載をお願いします。

  ※お送りいただいたデータは不出管理させていただき、データ検証など完了次第、
   速やかにローカル及びサーバー上からも削除いたします。

また、併せて以下の情報をお知らせいただけますでしょうか。

・CLIP STUDIO PAINTのバージョン:

・CLIP STUDIO COORDINATEのバージョン:

お手数ですが、よろしくお願いいたします。
from
朧月夜に舞う胡蝶
さん
2014/03/30 16:36:41
みみままさまこんにちは。朧月夜に舞う胡蝶です。
前回に引き続き横から失礼します。

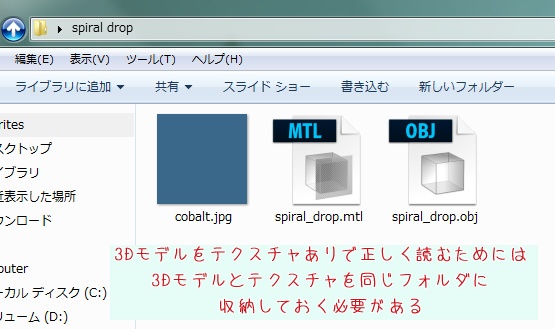

テクスチャが正しく貼れないとのことですが、テクスチャありで表示するためには
テクスチャのファイル(jpegやpngなど)を3Dモデル(objやlwoなど)と同じフォルダに収納しておく必要があります。
(obj形式の場合は3Dモデルのファイルであるobj、マテリアルファイルであるmtl、
テクスチャであるjpegやpngのファイルがすべて同一フォルダ内に揃っている必要があります)

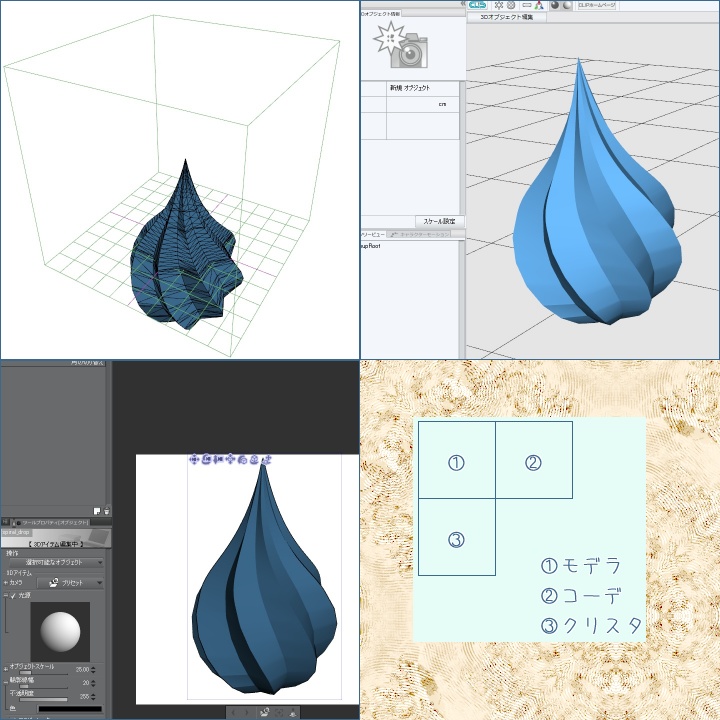

わたしは普段モデラもコーデも使いませんから、他のソフトとは何かやり方が違うのかもと思い
早速DLして試してみましたが、以下のようにクリスタ(paint)、モデラ、コーデともに
正しくテクスチャありで表示することができました。
(どこに何の機能があるのかさっぱり分からず、
またモデラは相変わらずマウスによる視点操作ができなかったため、ものすごく使いにくかったですが^^;
それと、今回わたしがモデラで行ったのはあくまでテクスチャの貼り付け
(単にテクスチャを指定して塗りつぶしただけですが(笑))だけで
3Dモデル自体は以前SketchUpで作成したものを使用しました)

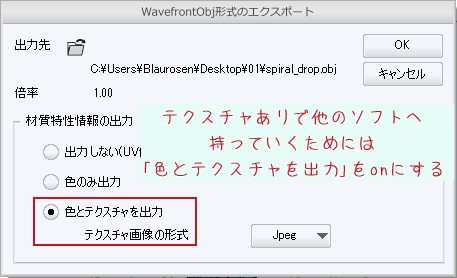

とりあえず触ってみて分かったことは、モデラではobjなどで書き出しする際に
テクスチャなどを一緒に書き出すかどうか選択できる(毎回選択しないといけない)ようですので、
これが正しく設定されているか確認されてみてはいかがでしょう?




それとモデラからはobjで書き出ししただけで、モデラ独自形式などは一切使用していませんので
それらでのテクスチャ設定(テクスチャありでの書き出し)をどのように行うのかについては
申し訳ありませんが、わたしには分かりません。


以上、取り留めのないことをだらだらと述べてきましたが、
少しでも参考になりましたら幸いです。
それと乱文失礼いたしました。

from
スレ主
みみまま
さん
2014/03/30 21:12:33
サポート担当様

ご返答ありがとうございます。
解決いたしました。まさにOBJで書き出出していました・・・
今まで取り扱ってなかった保存名ばかりだったので良くわからずに見落としてしまっていたようです・・・


朧月夜に舞う胡蝶

様色々ありがとうございます。
わざわざMODELERを試してくださったの事・・・感謝してもたりないぐらいの感謝です



あまりにも初心的で・・・穴があったら入りたいとはまさに私のことです(>\\\<);


保存を変えた所、黒く欠けるのも治りました。
本当に、お騒がせをしました。また、ありがとうございました
