ベクター線単純化で端が細くなる

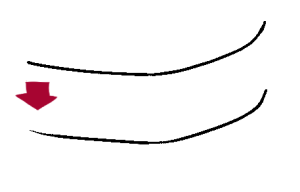

ベクター線単純化ツールを使った時、線の端が細くなることがあります。
どのような条件でこうなるのかはわかりません。
こうならないようにするにはどうすればよいでしょうか。


------------------------------------------------------------
■バージョン：1.3.1
※[ヘルプ]メニュー → [バージョン情報]で確認できます。

■グレード
DEBUT( 　 )　PRO( 　 )　EX( ○ )

■OS
Windows XP( 　 )　Windows Vista( 　 )　Windows 7 ( ○ )
Windows 8( 　 )　Windows 8.1( 　 )
MacOS X 10.5( 　 )　MacOS X 10.6( 　 )　MacOS X 10.7( 　 )
MacOS X 10.8( 　 )　MacOS X 10.9( 　 )　その他( 　 )
------------------------------------------------------------
from
CLIP
サポート担当
さん
2014/01/19 20:40:11
ご連絡ありがとうございます。

こちらにて確認を行い、改めてご連絡いたします。

ご迷惑をおかけしますが、お時間をいただけますよう
お願いいたします。
from
CLIP
サポート担当
さん
2014/01/20 19:09:52
こちらの件、お時間をいただいており申し訳ございません。

ベクター線には、線の入り抜きの情報が記憶されているため、
単純化によって制御点が減る事で、抜き部分の細さが強調される
場合がございます。

そのため、線の入り部分や抜き部分を単純化させる場合は
[ツールプロパティ]で[単純化]の数値を下げておくと、制御点の
減らし幅も下がるため、比較的線が細くなりにくくなります。

※インジケーターの上で右クリックし、[スライダー表示]にすると
　より細かい設定ができます。

恐れ入りますが、一度こちらをお試しいただけますよう
お願いいたします。
from
スレ主
やびた
さん
2014/01/21 13:27:22
返答ありがとうございます。
単純化の数値を下げたところ、端は細くなりませんでした。

その後いろいろ弄ってみたところ、端を伸ばしてみると細い線が出てきました。
端の狭い制御点の間がとても細かったのが、制御点がなくなって出てきたという感じでしょうか。
制御点をできるだけ減らしたい場合は、「線全体に処理」をせずに部分的に減らした方が良いということですね。
できればいつでも「線全体に処理」で減らせると良いなぁと思いますが、それは無理でしょうか。

線を描いた時点でもっと制御点が少ないと良いのですが。
from
CLIP
サポート担当
さん
2014/01/21 16:08:26
ご返信いただき、ありがとうございます。

線の細くなる原理については、ご認識いただいている通りです。
線の先端の制御点は、描き終わり(初め)の位置なので
線が細めの状態になっていますが、直近の制御点の筆圧が
強ければそちらの太さの影響で細さが目立ちません。
これを単純化することでいくつかの制御点が消えると、直近の
制御点の位置が離れるため、その分そこから先細リ始めるので
細さが目立つようになります。

そのため、例えば[線全体に処理]で単純化した後に、
[ベクター線幅描き直し]を選択し、細くなってしまった
線の先の部分をやや強めにペンでストロークすると、
その筆圧が制御点に対して更新されるので、先端が
太めになります。



あるいは、単純化後に先端制御点の直近の制御点を、
先端寄りに動かすなどして先細りを弱める方法もあります。

ベクター線の制御点は、描画した線の軌跡を忠実に再現するため、
どうしても点の数が多くなりがちのため、上記の方法などを
お試しいただければと思います。
