サポート担当 様
ご返信ありがとうございます。
現象確認時(投稿時)のデータは残っていないので、

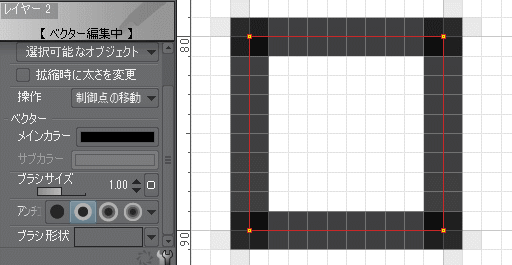

再現させた際のスクリーンショットを添付します。
…投稿後にも色々と試していたのですが、どうも、アン
チエイリアス設定がOFFの状態で垂直・水平の線を描
画した時に発生しているように見えます。
(試してみた限りでは)
「長方形」以外のツール、「折れ線」や「直線」でも、ア
ンチエイリアスOFFで描画した時に同様の現象が発生
しました。
──────────────────────
色々と試している際に、別の現象を発見しましたので
追加で報告させていただきます。
(関連があるかもしれないので、ここに追記させていた
だきます)

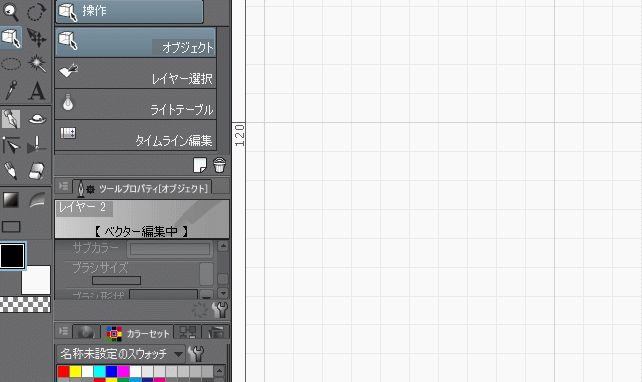

【アンチエイリアス設定が「ON」になっている線のアン
チエイリアス設定を「OFF」にすると制御点の位置がず
れる事がある】
ずれた後で「ON」に戻しても元の位置には戻りません。
CLIP STUDIO PAINTの要望・不具合ボード
from tokum さん
2016/09/15 17:37:06
定規/コマ枠
[不具合]「グリッドにスナップ」をONにした状態でベクターレイヤーに図形(矩形)を描いた時、図形が正しい位置に描画されない |
|
表題通りですが、「グリッドにスナップ」機能をONにして ベクターレイヤーに図形(矩形)を描いた時、図形が正し い位置に描画されません。 制御点の位置が、グリッドからずれています。 ※ツールオプションの「補正→スナップ可能」はONにな っています。 ------------------------------------------------------------ ■バージョン: 1.6.2 ■グレード DEBUT( ) comico( ) PRO( ○ ) EX( ○ ) ■OS Windows XP( ) Windows Vista( ) Windows 7 ( ○ ) Windows 8( ) Windows 8.1( ) Windows 10( ) MacOS X 10.5( ) MacOS X 10.6( ) MacOS X 10.7( ) MacOS X 10.8( ) MacOS X 10.9( ) MacOS X 10.10( ) MacOS X 10.11( ) その他( ) ------------------------------------------------------------ |
賛成数:0
反対数:0
from
スレ主
tokum
さん
2016/09/16 10:09:31
from
CLIP
サポート担当
さん
2016/09/16 19:11:04
詳細をお知らせ頂きありがとうございます。
頂いた内容にて確認後、改めてご報告いたします。
よろしくお願いいたします。
頂いた内容にて確認後、改めてご報告いたします。
よろしくお願いいたします。
from
CLIP
サポート担当
さん
2016/09/16 19:53:05
お時間を頂いており、申し訳ありません。
アンチエイリアスオフで矩形のベクターやコマを作成する際は、
きれいな矩形になるように線の太さや制御点の位置を調整しております。
線の太さが偶数の時は中心線がピクセルの端を通るようにし、奇数の時は
中心線がピクセルの中心を通るようにという調整でございますが、この
調整を行いませんと、辺によって線の太さが違ったり、角が直角にならずに
ピクセルが欠けたりはみ出たりしてしまう為に行っております。
お知らせ頂いている制御点がグリッドからずれる、アンチエイリアスのオフで
制御点がずれるという動作については、この見た目を良くする処理を
行っている為となります。
よろしくお願いいたします。
アンチエイリアスオフで矩形のベクターやコマを作成する際は、
きれいな矩形になるように線の太さや制御点の位置を調整しております。
線の太さが偶数の時は中心線がピクセルの端を通るようにし、奇数の時は
中心線がピクセルの中心を通るようにという調整でございますが、この
調整を行いませんと、辺によって線の太さが違ったり、角が直角にならずに
ピクセルが欠けたりはみ出たりしてしまう為に行っております。
お知らせ頂いている制御点がグリッドからずれる、アンチエイリアスのオフで
制御点がずれるという動作については、この見た目を良くする処理を
行っている為となります。
よろしくお願いいたします。
from
スレ主
tokum
さん
2016/09/17 04:31:48
サポート担当
ご返信ありがとうございます。
>きれいな矩形になるように線の太さや制御点の位置を調整しております。
その動作については、マニュアルどこかに記載されてい
るのでしょうか…
とりえあえず、意図的にやっている事はわかりましたが、
それでは意図した場所に、線や図形が描けないという事
になります。
せめてその機能をOFFに出来るようにしていただけませ
んか。
例えば、位置やサイズの綺麗に揃った図形・模様などを
描きたい時、本来ならグリッドにスナップさせる事でそ
れを実現出来るはずですが、現状では位置もサイズも不
揃いの歪んだ図形・模様になってしまいます。
アンチエイリアスをOFFにした時の処理についてもそう
ですが、直線と曲線が混ざった状態の絵だと、元は垂
直・水平だった部分が傾いた線になってしまう事もあり
ますし、何より描いている側の意図していない所で、勝
手に絵を歪めてしまうというのはどうなのでしょうか。
…もしかして、別スレッドで報告した、ブラシサイズを
変更すると制御点の位置がずれる現象も、これに関連し
た物なのでしょうか?
ご返信ありがとうございます。
>きれいな矩形になるように線の太さや制御点の位置を調整しております。
その動作については、マニュアルどこかに記載されてい
るのでしょうか…
とりえあえず、意図的にやっている事はわかりましたが、
それでは意図した場所に、線や図形が描けないという事
になります。
せめてその機能をOFFに出来るようにしていただけませ
んか。
例えば、位置やサイズの綺麗に揃った図形・模様などを
描きたい時、本来ならグリッドにスナップさせる事でそ
れを実現出来るはずですが、現状では位置もサイズも不
揃いの歪んだ図形・模様になってしまいます。
アンチエイリアスをOFFにした時の処理についてもそう
ですが、直線と曲線が混ざった状態の絵だと、元は垂
直・水平だった部分が傾いた線になってしまう事もあり
ますし、何より描いている側の意図していない所で、勝
手に絵を歪めてしまうというのはどうなのでしょうか。
…もしかして、別スレッドで報告した、ブラシサイズを
変更すると制御点の位置がずれる現象も、これに関連し
た物なのでしょうか?
from
CLIP
サポート担当
さん
2016/09/20 14:56:03
お時間を頂いており、申し訳ございません。
アンチエイリアスのないピクセル画像で小数点以下を表現するのは
不可能ですので、小数点以下のあるグリッド線に中心線を正確に
スナップさせたとしても、ピクセルで表現された図形の位置や
サイズは不揃いなってしまいます。
さらに位置・太さの調整をオフにしますと、線の太さも不揃いに
なってしまいます。
新規キャンバス作成時にpx指定で作成され、px単位で座標が整数値に
なるようなグリッド線を引き、線の太さが偶数ピクセルの線を引きませんと
位置やサイズが厳密にそろった図形を描くことはできません。
また、この条件であれば現状でも中心線がずれることはございません。
例えば、枠線の位置が1ピクセルずれることより、枠線の太さが1ピクセル
違っていたり、部分的に欠けていたりする方が目立ってしまいます。
意図せず上記のような状態になることを未然に防ぐため調整を行っております。
こちらのスレッドの件については、今後のバージョンで修正対応を
行う予定となっております。
よろしくお願いいたします。
アンチエイリアスのないピクセル画像で小数点以下を表現するのは
不可能ですので、小数点以下のあるグリッド線に中心線を正確に
スナップさせたとしても、ピクセルで表現された図形の位置や
サイズは不揃いなってしまいます。
さらに位置・太さの調整をオフにしますと、線の太さも不揃いに
なってしまいます。
新規キャンバス作成時にpx指定で作成され、px単位で座標が整数値に
なるようなグリッド線を引き、線の太さが偶数ピクセルの線を引きませんと
位置やサイズが厳密にそろった図形を描くことはできません。
また、この条件であれば現状でも中心線がずれることはございません。
例えば、枠線の位置が1ピクセルずれることより、枠線の太さが1ピクセル
違っていたり、部分的に欠けていたりする方が目立ってしまいます。
意図せず上記のような状態になることを未然に防ぐため調整を行っております。
こちらのスレッドの件については、今後のバージョンで修正対応を
行う予定となっております。
よろしくお願いいたします。
from
スレ主
tokum
さん
2016/09/21 03:24:38
サポート担当 様
ご返信ありがとうございます。
>アンチエイリアスのないピクセル画像で小数点以下を表現するのは
>不可能ですので、小数点以下のあるグリッド線に中心線を正確に
>スナップさせたとしても、ピクセルで表現された図形の位置や
>サイズは不揃いなってしまいます。
>さらに位置・太さの調整をオフにしますと、線の太さも不揃いに
>なってしまいます。
おっしゃりたい事はわかりますが、描いた物の位置やサイズは
「描いた直後に確定している」とは限りません。
例えば「グリッドを使って整った図形や模様を描いておいて、
後から位置やサイズを調整したり、変形ではめこみたい場所の
形状に合わせて歪める」というやり方をしたい場合もあります。
線幅についても同様で、後から幅を調整する事もあるわけです。
そういう場合は、描画直後の状態を基準に見栄えを調整する処
理を入れられても、何のメリットもありません。
むしろ、おかしなズレが出てしまって調整のしようがなくなるの
で困ります。
もちろん「後から形状や線幅の調整なんてしないから、描画直
後に勝手に見栄えを調整されてしまった方がいい」と考える人
もいるでしょうし、場面次第ではその方が便利だと思います。
又、もし任意のタイミングで「見栄えを調整する」事が出来るよ
うな機能があれば、それは便利だと思います。
ただ、前述の通り「描いた直後の見栄えが全て」というわけでは
ないので、「描いた時点での見栄えはとりあえず無視して、正
確な位置に描く」事が出来るようにはしていただきたいです。
ご返信ありがとうございます。
>アンチエイリアスのないピクセル画像で小数点以下を表現するのは
>不可能ですので、小数点以下のあるグリッド線に中心線を正確に
>スナップさせたとしても、ピクセルで表現された図形の位置や
>サイズは不揃いなってしまいます。
>さらに位置・太さの調整をオフにしますと、線の太さも不揃いに
>なってしまいます。
おっしゃりたい事はわかりますが、描いた物の位置やサイズは
「描いた直後に確定している」とは限りません。
例えば「グリッドを使って整った図形や模様を描いておいて、
後から位置やサイズを調整したり、変形ではめこみたい場所の
形状に合わせて歪める」というやり方をしたい場合もあります。
線幅についても同様で、後から幅を調整する事もあるわけです。
そういう場合は、描画直後の状態を基準に見栄えを調整する処
理を入れられても、何のメリットもありません。
むしろ、おかしなズレが出てしまって調整のしようがなくなるの
で困ります。
もちろん「後から形状や線幅の調整なんてしないから、描画直
後に勝手に見栄えを調整されてしまった方がいい」と考える人
もいるでしょうし、場面次第ではその方が便利だと思います。
又、もし任意のタイミングで「見栄えを調整する」事が出来るよ
うな機能があれば、それは便利だと思います。
ただ、前述の通り「描いた直後の見栄えが全て」というわけでは
ないので、「描いた時点での見栄えはとりあえず無視して、正
確な位置に描く」事が出来るようにはしていただきたいです。
2019年11月28日に本サービスの投稿受付は終了いたしました。「CLIP STUDIO SUPPORT」をご利用ください。
こちらで確認させていただくにあたり、以下のスクリーンショットを
掲載いただけますでしょうか。
・現象確認時に作成されていたキャンバスを開いて頂き、[編集]
メニューの[キャンバスサイズを変更]を選択して表示される画面

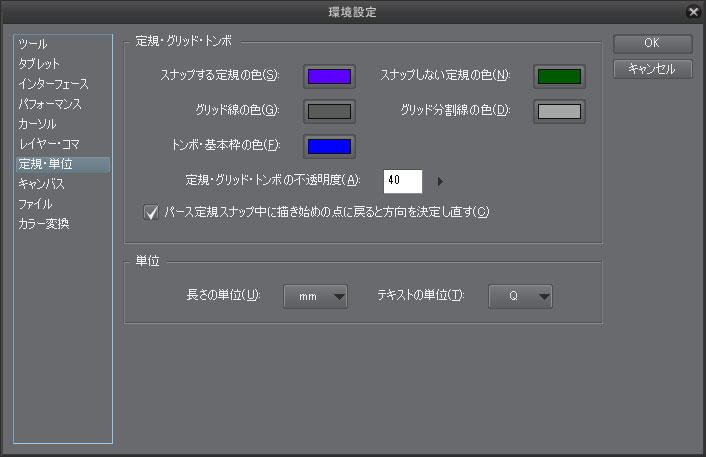

・[ファイル]メニュー→[環境設定]を選択し、表示される画面の
左側で[単位・定規]を選択して表示される画面

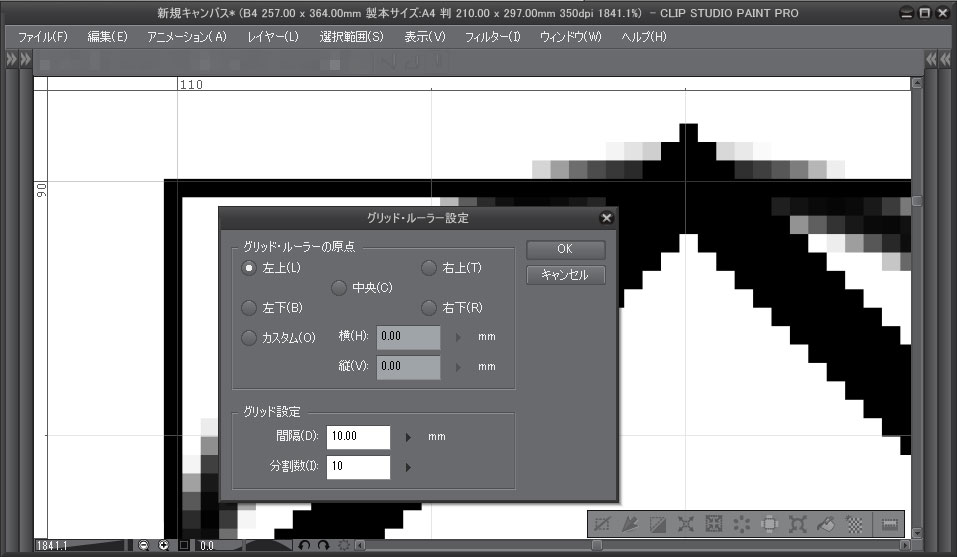

・グリッドを表示している状態で[表示]メニュー→[グリッド・ルーラー
の設定]を選択して表示される画面
よろしくお願いいたします。
