お問い合わせをいただき、ありがとうございます。
ご質問の件についてそれぞれ回答いたします。
■立方体のアイコンについて
オブジェクトツールの使用時に、ツールプロパティで専用の設定が
行えるレイヤー種類の場合は、アイコンに立方体が付いています。
オブジェクトツールのツールアイコンが立方体なので、それに合わせています。
そのため、3Dやコマ枠のレイヤーにも立方体が付きます。
■ベクター設定について
[ベクター設定]は、ラスターレイヤーをベクターレイヤーに変換する際に、
変換結果の調整のために設定する項目です。
表現色を変える目的だけで[レイヤーの変換]ダイアログを出した場合、
元々レイヤーの種類がベクターだったのであれば[ベクター設定]の内容は
特に気にする必要はございません。
※なお、レイヤーの表現色だけを変える場合、レイヤープロパティの
プルダウンから変更すると効率的です。
それぞれのチェックボックスについて補足の説明をいたします。
・[すべてを黒で出力]について
ラスターからベクターに変換する場合、レイヤー上の色数が多い場合
変換が出来ません。
黒と赤など、2色だけで線を描いていた場合でも、線にアンチエイリアスが
かかっていると、ボケ足部分の薄さが違う場合も1色としてカウントされるため、
色数が多すぎて変換ができなくなります。
そのため、この場合は[すべて黒で出力]にすれば、線の色は黒になりますが
ベクター変換が出来ます。
なお、レイヤーの表現色の方が優先されるため、例えば表現色をカラーから
グレーやモノクロに変更した場合、[すべてを黒で出力]のチェックがOFFに
なっていたとしても、線の色はグレー/モノクロ変換されます。
・[白も変換]について
[白も変換]は、白色の線が描画されていた場合に、そのまま白いベクター線に
変換するか、それとも透明扱いとして白線が消されるかどうかを決める
チェックボックスです。
例えば[白も変換]をONにし、レイヤーの表現色を黒のみのモノクロ/グレーレイヤーにした場合、
白線部分は黒線に変換されます。
[白も変換]がOFFだと白線部分は消えて透明になります。
■べた塗りレイヤーについて
まずはレイヤーの種類としての、[べた塗り]と[ラスター]の違いについて
ご説明させていただきます。
[べた塗り]レイヤーは、文字通りべた塗りを貼り付けるレイヤーで、レイヤーを作った時点で、
キャンバス内外含め、全領域にべた塗りが存在するようになります。
理屈上は、キャンバスの外側の領域は延々とべた塗りが続いています。
このレイヤーには直接消したり描いたりができないため、レイヤーに付随する
マスクを使って擬似的に消したり描いたり出来るようにします。
マスクが選択されている状態でDeleteをすれば、キャンバス外も含めて
全体がマスクされます。
見た目上は見えなくなっていますが、マスクの下にはべた塗りが存在した
ままの状態なので、マスク上でペンツールで黒で描けば、その部分の描画が現れます。
一方ラスターレイヤーは、作成直後の状態は、元々何も描かれていない
空っぽのレイヤーです。
自分で一から何か書いたり塗ったりするための、汎用的な描画レイヤーです。
塗りつぶしツールなどでキャンバス全体を塗りつぶせば、一見して
べた塗りレイヤーと変わらないように見えますが、キャンバス外には
描画は及んでいません。
※レイヤー移動ツールで動かせば、キャンバスの端で塗りが途切れているのが
分かります。

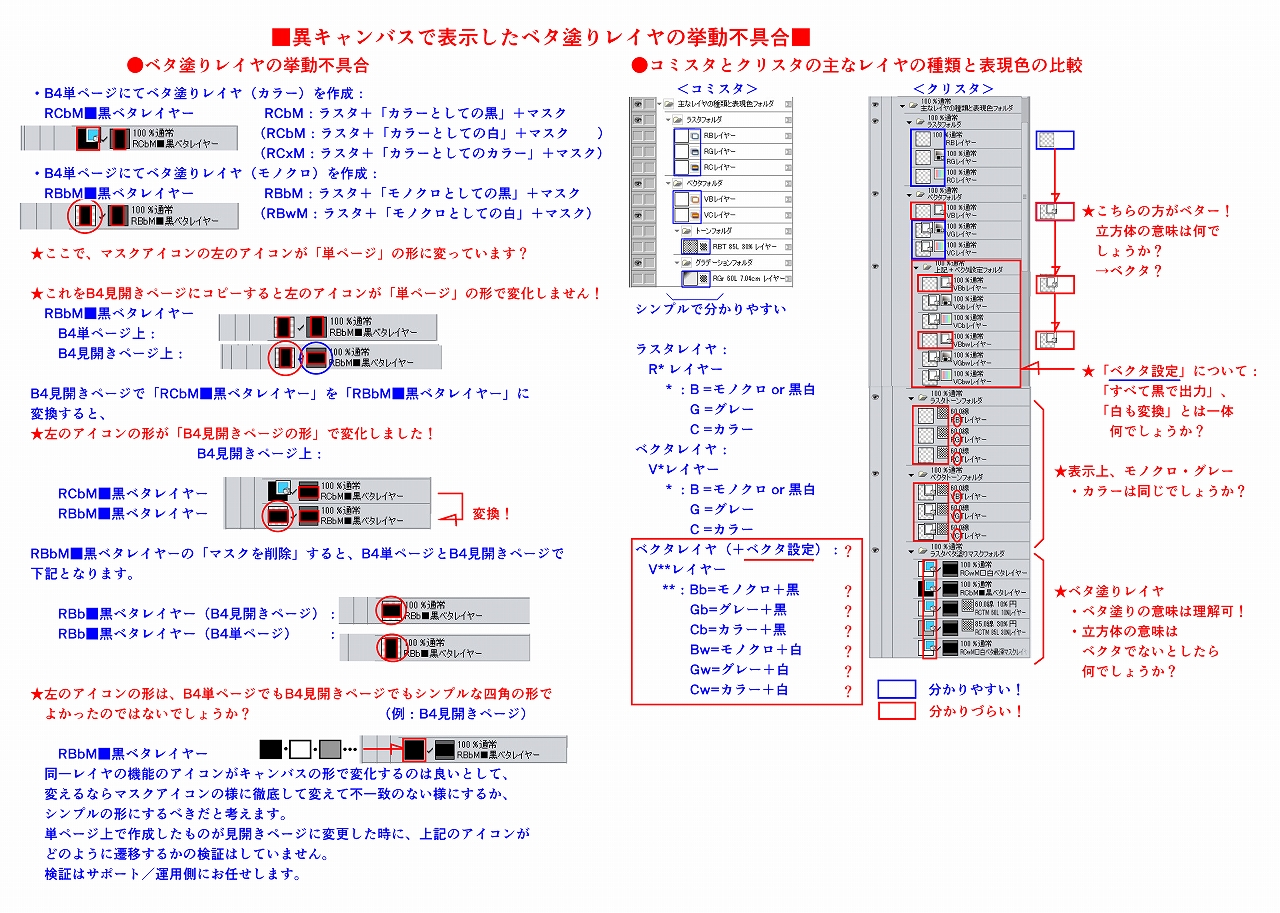

本題となりますが、添付画像を拝見した限りだと、
[B4単ページにてべた塗りレイヤ(カラー)を作成]→べた塗りレイヤー
[B4単ページにてべた塗りレイヤ(モノクロ)を作成]→ラスターレイヤー
になっているようです。
べた塗りレイヤーには、右上に水色+立方体のアイコンが付きますが、
ラスターレイヤーにはアイコンは何も付きません。
※もし[レイヤーの変換]コマンドを使ったのであれば、その際に意図せず
べた塗りレイヤーをラスターレイヤーに変換してしまった可能性もあります。
また、ご記載いただいている[マスクの左のアイコン]は、アイコンではなく
そのレイヤーに描かれている内容をプレビューする[サムネイル]です。
今回の場合、ラスターレイヤー上では、単ページの形に添ってまるまる
黒でべた塗りされているため縦の長方形の黒いアイコンのように見えますが、
レイヤー本体側でDeleteでべた塗りをすべてを消せば透明になり、
消した後に何か別の絵などを描けばその描画内容が反映されます。
べた塗りレイヤーの場合、レイヤー本体には描画ができないため、
マスク側でいくら書いたり消したりしても、左側のサムネイルは常に
一色の正方形となります。
※ちなみに、マスクのアイコンも、正確にはアイコンではなくマスク上の
描画内容のサムネイルになっていますので、描画・消去に応じて変化します。
単ページにラスターで作成した素材を見開きページに貼り付けると、
単ページ分の領域しか塗られていないものが貼り付けされますので、
べた塗りをテンプレートとして使用するのであれば、ラスターレイヤーではなく、
べた塗りレイヤーをご使用ください。
お手数ですが、ご確認をよろしくお願いいたします。
一部訂正あり:本文+添付画像内の2ヶ所
誤:(RCbM:ラスタ+「カラーとしての白」+マスク )
正:(RCwM:ラスタ+「カラーとしての白」+マスク )
