自動選択ツールによる一部機能の不具合（検証）

ケース1-1：参照レイヤーが１つの場合

画像1-1


画像1-2



参照レイヤーを、画像1-1ではレイヤー1に、画像1-2ではレイヤー4に設定しています。
このケースの場合、すべてにおいてコマ枠は参照対象にならず正常に自動選択が行えます。

ケース1-2：参照レイヤーが２つ以上コマフォルダ外に設定されている場合

画像1-3


画像1-3ではレイヤー6、ガイド、レイヤー7を参照レイヤーに設定しています。
このケースの場合、すべてにおいてコマ枠は参照対象にならず正常に自動選択が行えます。

ケース2-1：２つのレイヤーを参照レイヤーとした場合（コマ内ベクター＋コマ内ベクター）

画像2-1


画像2-2


レイヤー1（ベクター）とレイヤー2（ベクター）の２つを参照レイヤーに設定した場合、
画像2-1および画像2-2のような結果になりました。

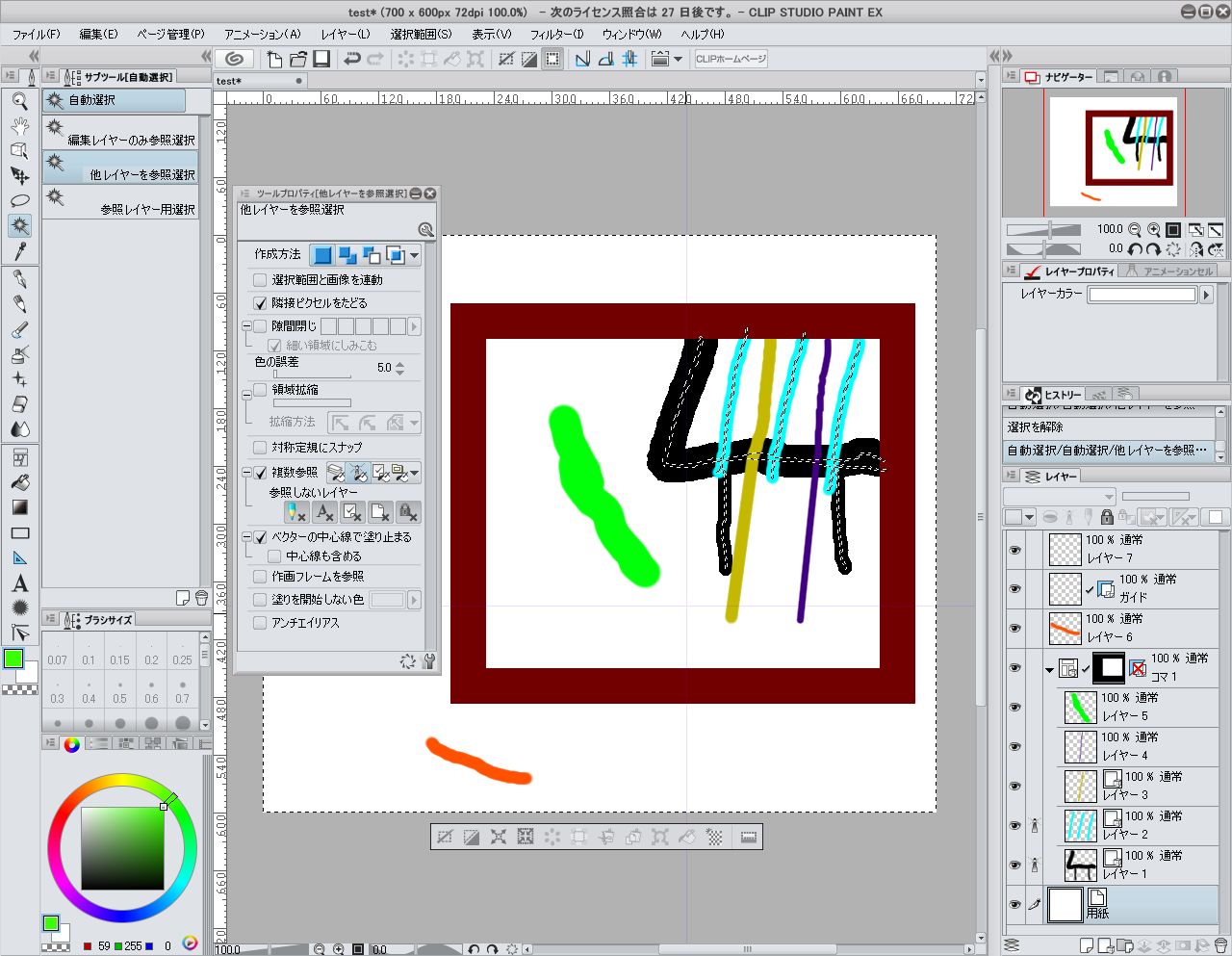

画像2-1と画像2-2の違いは、ツールプロパティの「ベクターの中心線で塗り止まる」のチェックの有無のみです。
画像2-1（ベクターの中心線で塗り止まるのチェックなし）ではコマ枠が参照対象に含まれてしまいます。


ベクターレイヤーを２つ以上参照レイヤーにした場合は上記の結果となり、
「ベクターの中心線で塗り止まる」のチェックの有無でコマ枠が参照対象に
含まれるかが決まるようです。

ケース2-2：２つのレイヤーを参照レイヤーとした場合（コマ内ベクター＋コマ内ラスター）

画像2-3


画像2-4


レイヤー1（ベクター）とレイヤー4（ラスター）の２つを参照レイヤーに設定した場合、
画像2-3および画像2-4のような結果になりました。
画像2-3と画像2-4の違いは、ツールプロパティの「ベクターの中心線で塗り止まる」のチェックの有無のみです。


２つ以上の参照レイヤーがあり、その内１つでもラスターレイヤーが含まれる場合は
「ベクターの中心線で塗り止まる」のチェックの有無に関わらず、必ずコマ枠が参照対象
に含まれてしまうようです。

ケース2-3：２つのレイヤーを参照レイヤーとした場合（コマ内ラスター＋コマ内ラスター）

画像2-5


画像2-6


レイヤー4（ラスター）とレイヤー5（ラスター）の２つを参照レイヤーに設定した場合、
画像2-5および画像2-6のような結果になりました。

これはケース2-2と同様の結果です。
２つ以上の参照レイヤーがあり、その内１つでもラスターレイヤーが含まれる場合は、
「ベクターの中心線で塗り止まる」のチェックの有無に関わらず、必ずコマ枠が参照対象に
含まれてしまうことになります。

ケース3-1：２つのレイヤーを参照レイヤーとした場合（コマ内ベクター＋コマ外レイヤー）

画像3-1


画像3-2


コマフォルダ内のレイヤー1（ベクター）とコマフォルダ外のレイヤー6を参照レイヤーにした場合、
画像3-1および画像3-2のような結果になりました。
画像3-1と画像3-2の違いは、ツールプロパティの「ベクターの中心線で塗り止まる」のチェックの有無のみです。
画像3-1（ベクターの中心線で塗り止まるのチェックなし）ではコマ枠が参照対象に含まれてしまいます。

これはケース2-1と同様の結果になります。
「ベクターの中心線で塗り止まる」のチェックの有無でコマ枠が参照対象に
含まれるかが決まるようです。


※なお、今回はレイヤー6はラスターレイヤーにしてますが、
　ベクターレイヤー、定規レイヤー、ガイドレイヤー、トーンレイヤー等の
　参照レイヤーにできるもの（実体のないフォルダを除く）であれば
　どのようなレイヤーでも結果は変わりません。

ケース3-2：２つのレイヤーを参照レイヤーとした場合（コマ内ラスター＋コマ外レイヤー）

画像3-3


画像3-4


コマフォルダ内のレイヤー4（ラスター）とコマフォルダ外のレイヤー6を参照レイヤーにした場合、
画像3-3および画像3-4のような結果になりました。
画像3-3と画像3-4の違いは、ツールプロパティの「ベクターの中心線で塗り止まる」のチェックの有無のみです。

これはケース2-2、ケース2-3と同様の結果になります。
２つ以上の参照レイヤーがあり、その内１つでもラスターレイヤーが含まれる場合は、
「ベクターの中心線で塗り止まる」のチェックの有無に関わらず、必ずコマ枠が参照対象に
含まれてしまうことになります。


※なお、今回はレイヤー6はラスターレイヤーにしてますが、
　ベクターレイヤー、定規レイヤー、ガイドレイヤー、トーンレイヤー等の
　参照レイヤーにできるもの（実体のないフォルダを除く）であれば
　どのようなレイヤーでも結果は変わりません。
　例：コマフォルダ内のレイヤー4（ラスター）とガイド（ガイドレイヤー）を参照レイヤーにした場合
　　　以下の画像の結果になります。

ケース4：コマフォルダのマスクが無効の場合

画像4


コマフォルダのマスクを無効にした場合、参照レイヤーが複数あってもコマ枠は参照対象になりません。

つまり、以上のケースから考え得る不具合が生じる必要条件は、
「２つ以上の参照レイヤーがあり、かつ、その内の１つが”コマフォルダ内のラスターレイヤー”で、
かつ、コマフォルダのマスクが有効である」ならば、ベクターの中心線で塗り止まるのチェックの有無に
関わらず、必ずコマ枠が参照対象に含まれてしまうとなります。



以上、自動選択ツールのコマ枠の参照レイヤー不具合の検証をしてきましたが、
他のツールにつきましてもこの不具合に関連しているものがありますので少しだけ触れます。
※アクティブレイヤーは最上位レイヤーのレイヤー7です。
※コマ内のラスターレイヤー２つ（レイヤー4、レイヤー5）を参照レイヤーに設定しています。


１．塗りつぶしツール-他レイヤーを参照

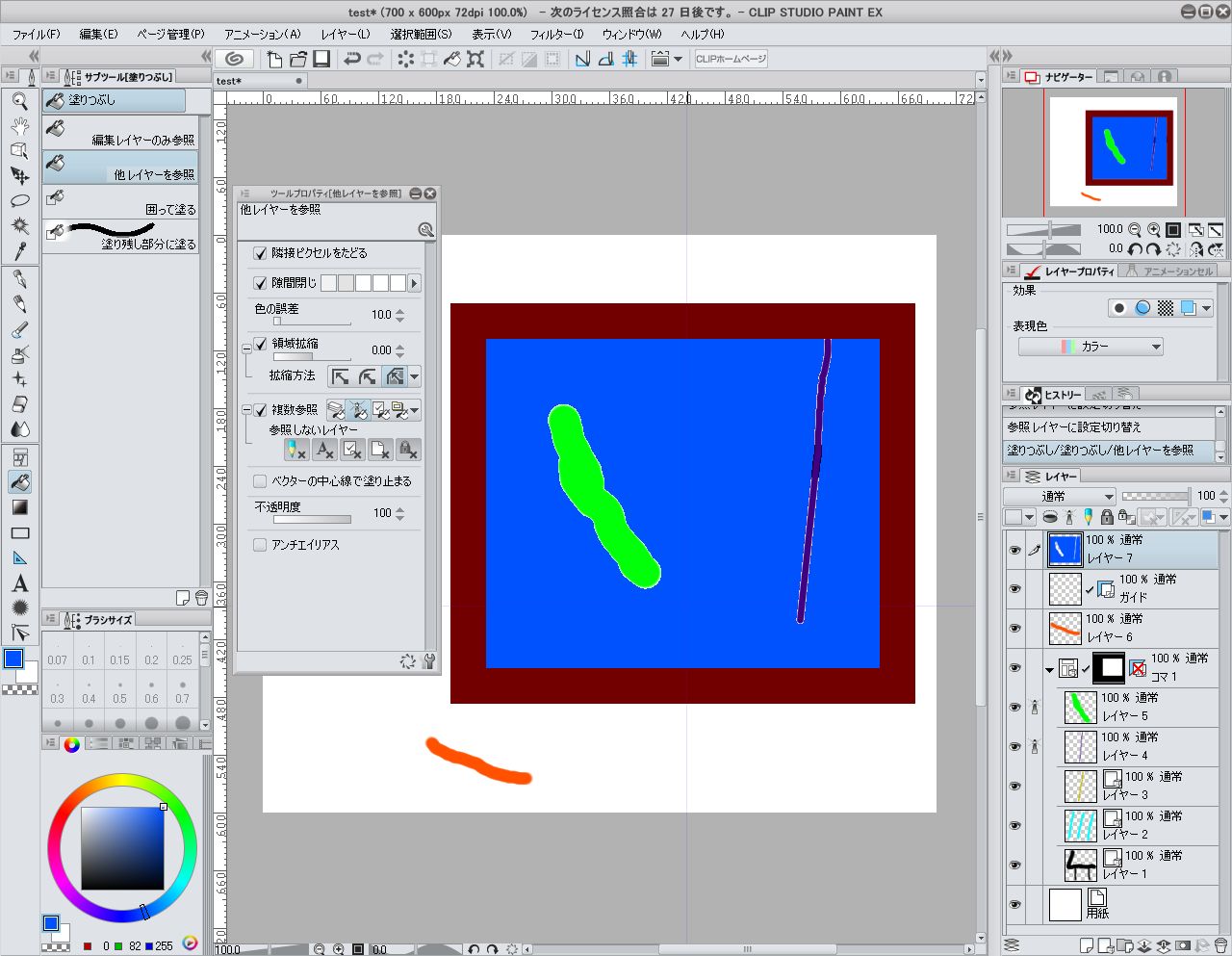

ガイド上下左右の交点上で塗りつぶしツールを使います。

画像5-1


画像5-2

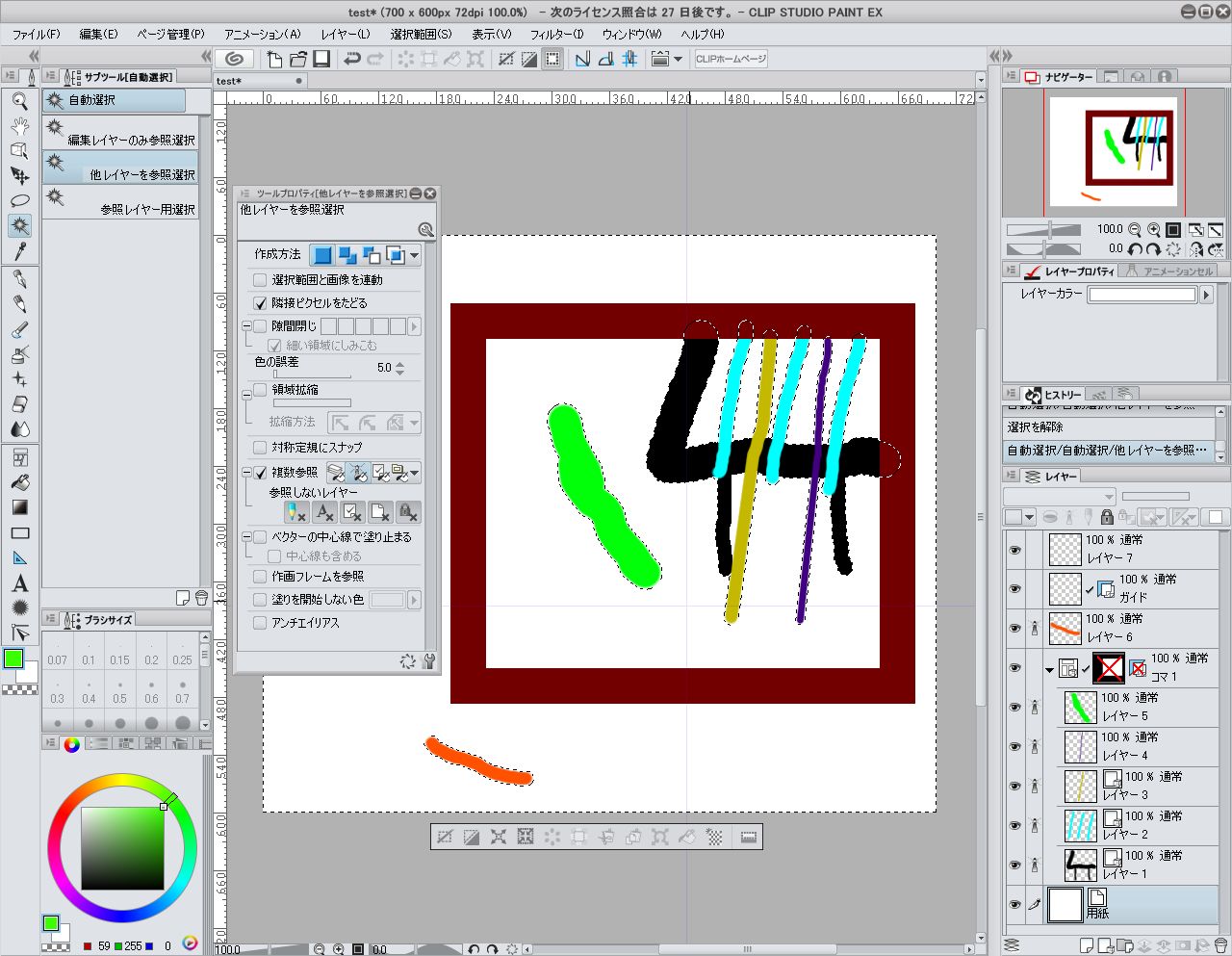

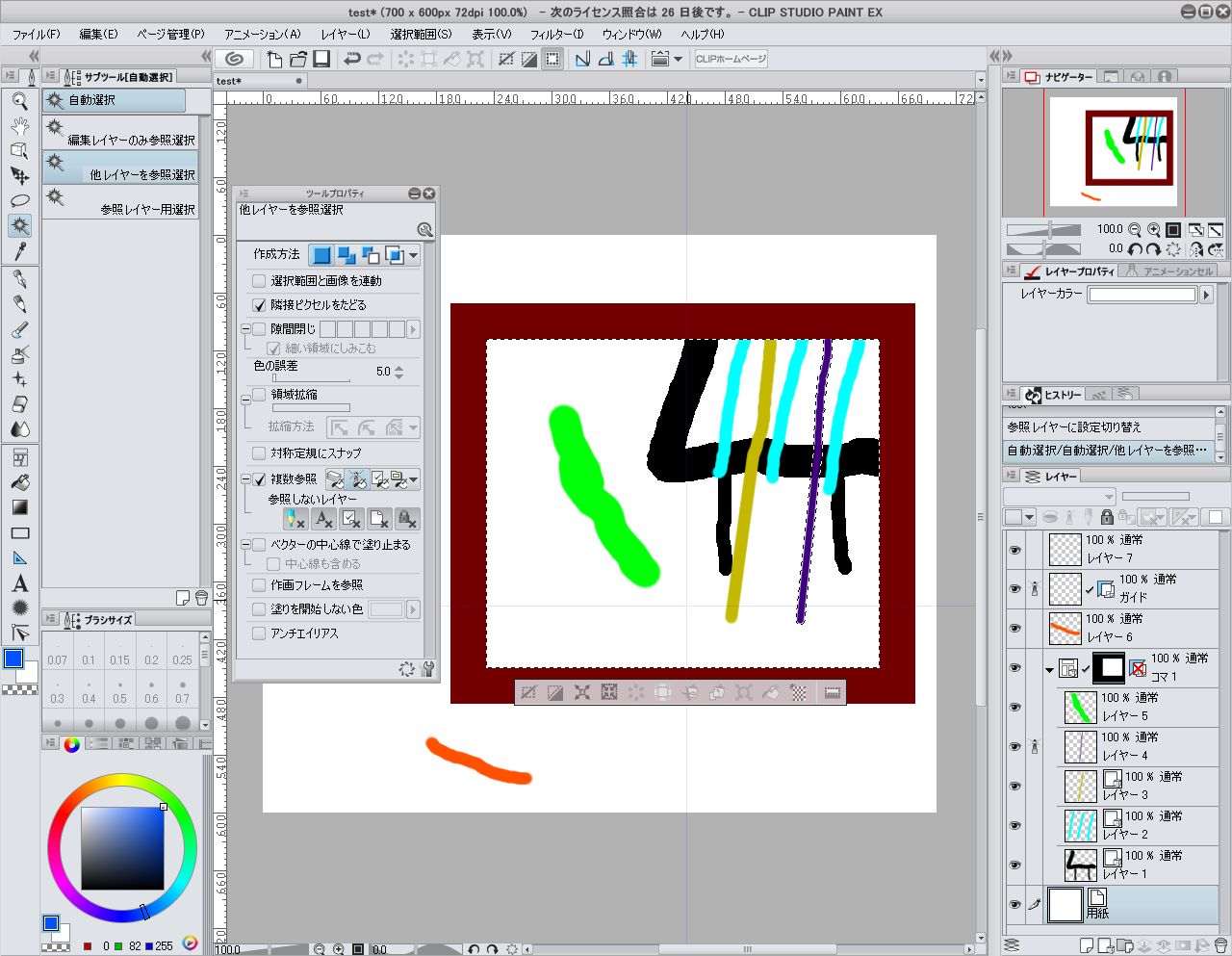

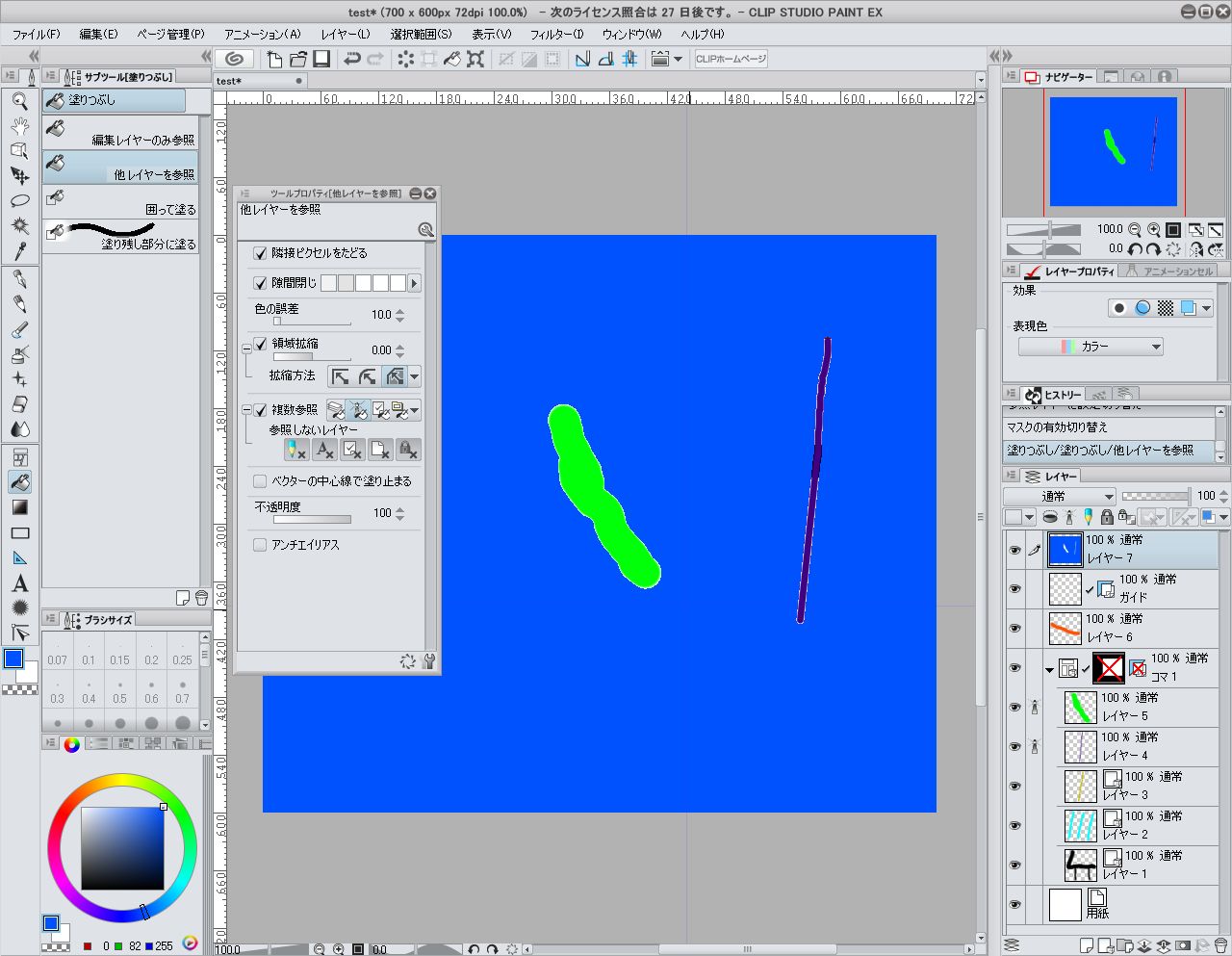

画像5-1と画像5-2の違いはコマフォルダのマスクが有効か無効かだけの違いです。
コマフォルダのマスクが有効の場合は、自動選択ツール同様、コマ枠を参照対象に
してしまう不具合がみられます。



２．ペンツール等

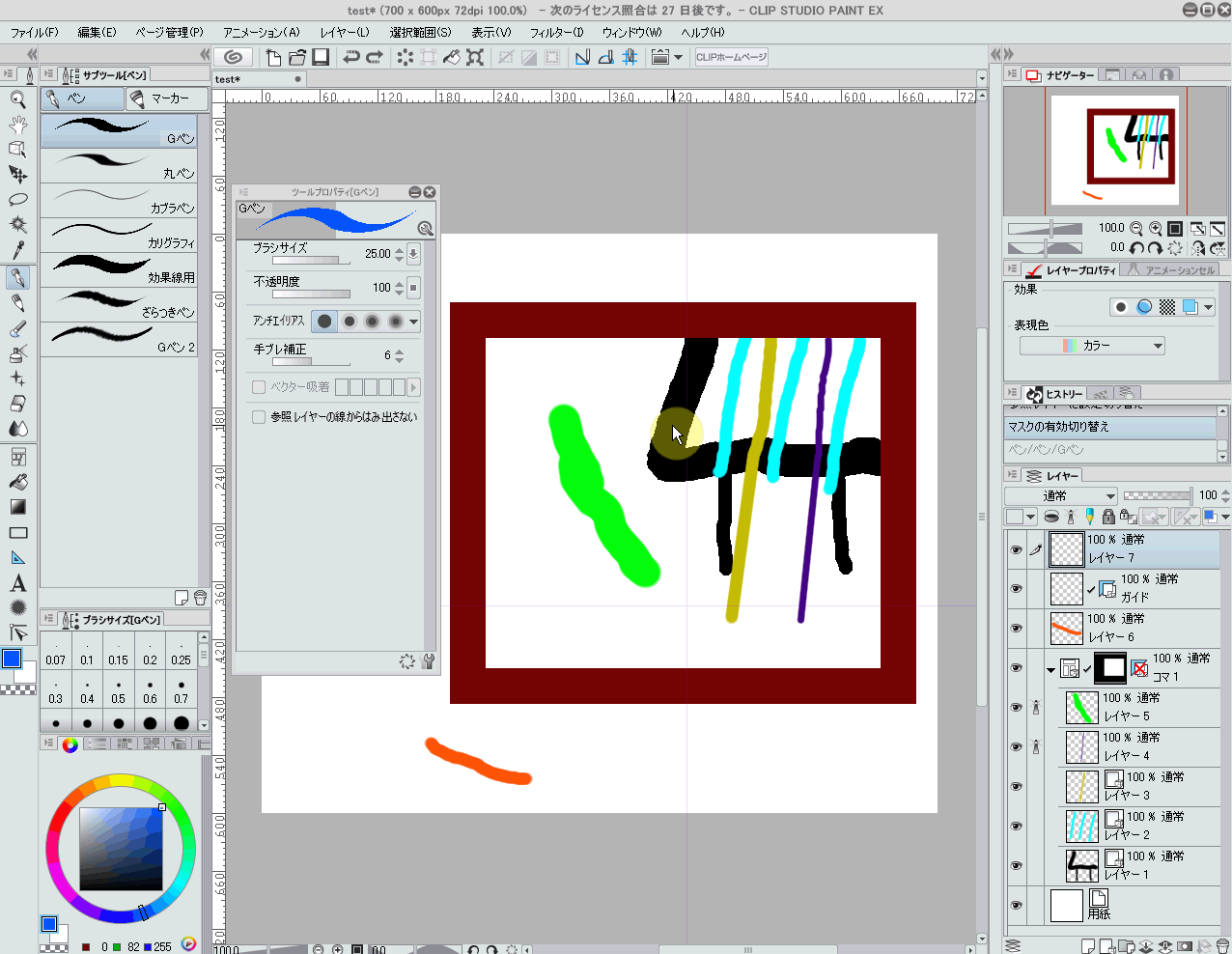

ペンツール等で、ツールプロパティ「参照レイヤーの線からは出さない」にチェックをいれた状態だと、
自動選択ツール同様、コマ枠を参照対象にしてしまう不具合がみられます。
こちらは動画でご覧ください。

お問合せいただき、ありがとうございます。

Ver.1.4.1より、[自動選択]ツールや[塗りつぶし]ツールなどで、
コマ枠フォルダー内のレイヤーを含む複数のレイヤーを参照するときに、
直接参照していないコマ枠フォルダーのマスクを無効化しておくと、
コマ枠を参照しないように修正しておりますが、コマ枠フォルダーの
マスクが有効になっている場合には、コマ枠を参照する動作となっております。

なお、複数のレイヤーを参照するときは、内部で1枚の画像にまとめた上で参照を
行う必要があるため別処理となっており、その際にコマ枠も一緒に参照されます。
別処理を行うかどうかの判断の際、「ベクターの中心線で塗り止まる」がオンのときは、
ベクターレイヤーは参照するレイヤーの数に含まれない動作となっております。

また、[ペン]ツールなどの[参照レイヤーの線からはみ出さない]についても
同様の動作となっております。

恐れ入りますが、ご確認のほどよろしくお願いいたします。
